第8章 KD系列可变碟簧支吊架
1 功能和特点
KD系列可变碟簧支吊架采用GB/T 1972-2005 碟形弹簧组成的储能组件，利用碟形弹簧的工作变形量直接补偿管道或设备的位移量。它体积小、重量轻，安装布局方便，加工工艺简单，特别适用于载荷大、位移小的工况条件。
2 适用范围
KD系列可变碟簧支吊架适用的位移范围为0～15、0～30、0～45和0～60，载荷范围为3750～560000N，使用的温度范围为-20～200℃。
3 分类和型号表示方法
3.1 分类和型式（表4-8-1）
表4-8-1 KD系列可变碟簧支吊架的分类和型式
|
类别 |
型 式 |
型 号 |
支吊架固定方式和管道、设备支吊架型式 |
|
吊架 |
上螺纹悬吊型 |
KDA |
上端用单吊杆与生根梁连接，悬吊下方的管道和设备 |
|
单板悬吊型 |
KDB |
上端用单孔吊板与生根梁连接，悬吊下方的管道和设备 |
|
|
双板悬吊型 |
KDC |
上端用双孔吊板与生根梁连接，悬吊下方的管道和设备 |
|
|
支架 |
上调节搁置型 |
KDD |
安装底板搁置并与生根梁连接，悬吊下方的管道和设备 |
|
下调节搁置型 |
KDE |
安装底板搁置并与生根梁连接，悬吊下方的管道和设备 |
|
|
支撑搁置型 |
KDF-Ⅰ |
安装底板搁置并与生根梁连接，支撑上方的管道和设备 |
|
|
滚轮式支撑搁置型 |
KDF-Ⅱ |
安装底板搁置并与生根梁连接，支撑上方的管道和设备 |
|
|
吊架 |
并联悬吊型 |
KDG |
上端用双拉杆与生根梁连接，管道搁置在横担上 |

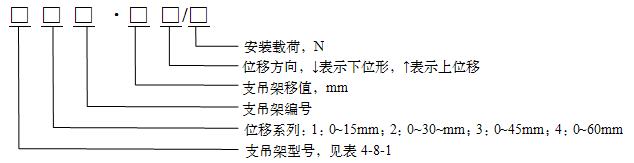

3.2 型号表示方法
4 外形图
KD系列可变碟簧支吊架外形图见图4-8-1。
5 载荷位移系列表
KD系列可变碟簧支吊架载荷位移表见表4-8-3。
6 选型
KD系列可变碟簧支吊架选型程序见表4-8-2。
表4-8-2 KD系列可变碟簧支吊架选型程序
|
序号 |
选 型 程 序 |
应 用 实 例 |
|
0 |
计算工作载荷（N），计算工作位移量（mm）， 位移方向（↑或↓） |
计算工作载荷=16890N，计算工作位移量=8mm，位移方向：↑ |
|
1 |
根据安装要求选用吊架型式 |
选用上螺纹悬吊型KDA型 |
|
2 |
确定位移范围 |
确定位移在第1系列0～15mm范围内 |
|
3 |
根据计算工作载荷按表4-8-4的标准载荷与计 算工作载荷相近的原则加以圆整，确定吊架编号 |
按计算工作载荷=16890N查表4-8-4圆整后的标准载荷=17000N，确定吊架编号为13号 |
|
4 |
查表4-8-3，位移方向↑的，工作载荷向下按位 移量查得安装载荷；位移方向↓的，工作载荷向 上按位移量查得安装载荷 |
标准工作载荷=17000N，按第1系列位移量一列中 向下计算工作位移量=8mm时的安装载荷=19667N |
|
5 |
验证载荷变化率：
|
载荷变化率= 验证通过 |
|
6 |
按型号表示方法确定订货型号 |
KDA113，8↑/19667 |
7 安装调试
KD系列可变碟簧支吊架可按下列程序进行安装调试：
7.1 按表4-8-1的支吊架固定方式和管道、设备支吊架型式安装好支吊架。
7.2 转动松紧螺母，拉紧吊杆或旋转荷重管，使定位块与销轴处于松动状态，并检查和调整管道或设备的水平状态。
7.3 在水压试验和清洗管路时,取下定位块或销轴。如取不下来,可再次微动松紧螺母或调节柱，以取下定位块或销轴。
7.4 投入运行后，应检查和调整支吊架位移指示销是否处于热态H值的位置上。如需要，可转动松紧螺母或调整调节柱，使之处于热态H值的位置上。
7.5 停止运行后,应检查支吊架位移指示销的复位情况。

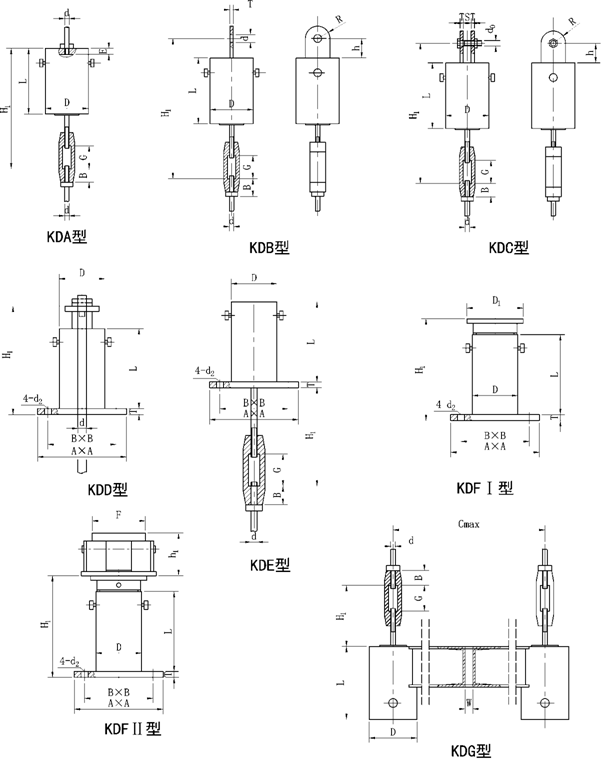

图4-8-1 KD系列可变碟簧支吊架外形图
