2  管道连接部件的结构型式分类(表1-2-1)



表1-2-1  管部连接部件结构型式分类

管部分类

管部结构型式

其中支座类的型式分解

图      例

水平管道管部

水平管道钢管夹



图1-2-1

钢管卡



图1-2-2、图1-2-3

水平管道钢管夹支座

水平管道钢管夹滑动支座

水平管道钢管夹双向滑动支座

水平管道钢管夹导向支座

水平管道钢管夹单、双向限位支座

图1-2-4

图1-2-5

图1-2-6

图1-2-7

水平管道钢横担双吊杆吊架



图1-2-8

水平管道焊接吊架



图1-2-9

水平管道焊接钢支座

水平管道焊接滑动支座

水平管道焊接双向滑动支座

水平管道焊接导向支座

水平管道焊接单、双向限位支座

图1-2-10

图1-2-11

图1-2-12

图1-2-13

垂直管道管部

垂直管道钢管夹



图1-2-14

垂直管焊接鳍形吊板



图1-2-15

垂直管管形耳轴吊架



图1-2-16

垂直管道焊接钢支座

垂直管道焊接滑动支座

垂直管道焊接双向滑动支座

垂直管道焊接导向支座

垂直管道焊接单、双向限位支座

图1-2-17

图1-2-18

图1-2-19

图1-2-20

弯头管部

弯头焊接吊架



图1-2-21

弯头焊接钢支座

弯头焊接滑动支座

弯头焊接双向滑动支座

弯头焊接导向支座

弯头焊接单、双向限位支座

图1-2-22

图1-2-23

图1-2-24

图1-2-25

2.1  水平管道管部

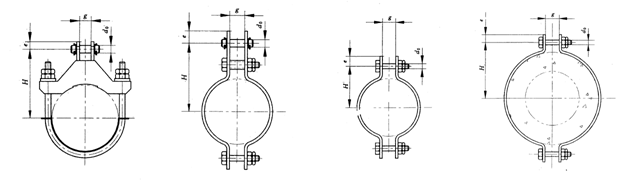

2.1.1  水平管道钢管夹(图1-2-1)

4-2



                             图1-2-1  水平管道钢管夹型式图

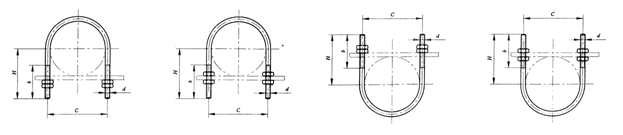

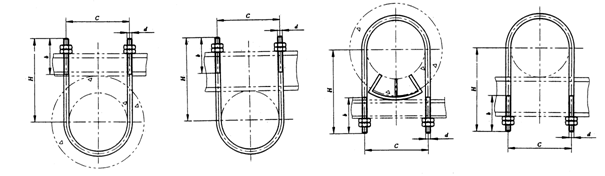

2.1.2  钢管夹(短管夹见图1-2-2,长管夹见图1-2-3)

4-3



                                图1-2-2  短管夹型式图

4-1



                                图1-2-3  长管夹型式图


2.1.3  水平管道钢管夹支座

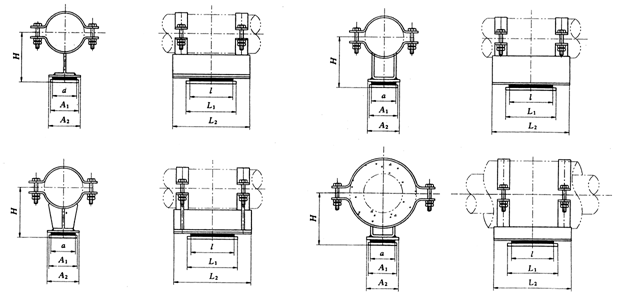

2.1.3.1  水平管道钢管夹滑动支座(图1-2-4)

005



图1-2-4  水平管道钢管夹滑动支座型式图

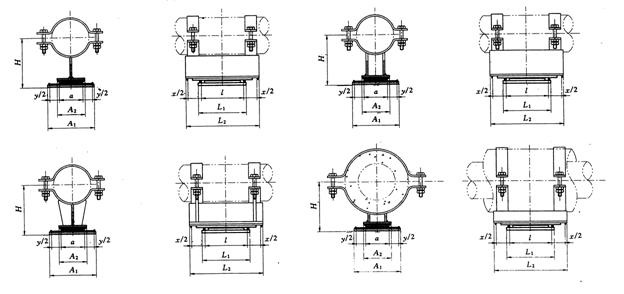

2.1.3.2  水平管道钢管夹双向滑动支座(图1-2-5)

5-1

图1-2-5  水平管道钢管夹双向滑动支座型式图

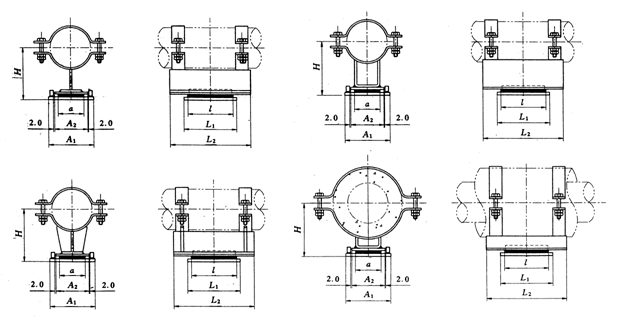

2.1.3.3  水平管道钢管夹导向支座(图1-2-6)

6-001



                       图1-2-6  水平管道钢管夹导向支座型式图



2.1.3.4  水平管道钢管夹单、双向限位支座(图1-2-7)

6-002

图1-2-7  水平管道钢管夹单、双向限位支座型式图

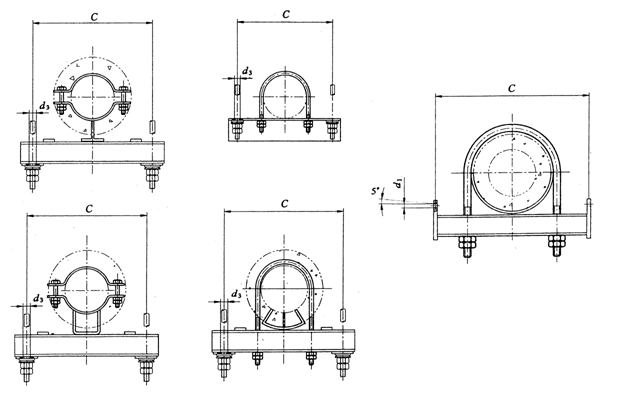

2.1.4  水平管道钢横担双吊杆吊架(图1-2-8)

007



图1-2-8  水平管道钢横担双吊杆吊架型式图

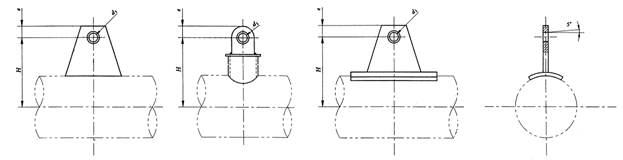

2.1.5  水平管道焊接吊架(图1-2-9)

7-001



图1-2-9  水平管道焊接吊架型式图




2.1.6  水平管道焊接钢支座

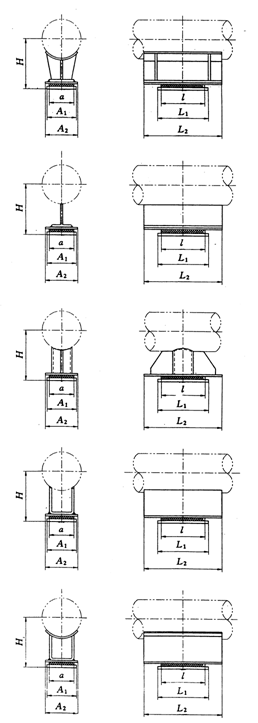

2.1.6.1  水平管道焊接滑动支座(图1-2-10)

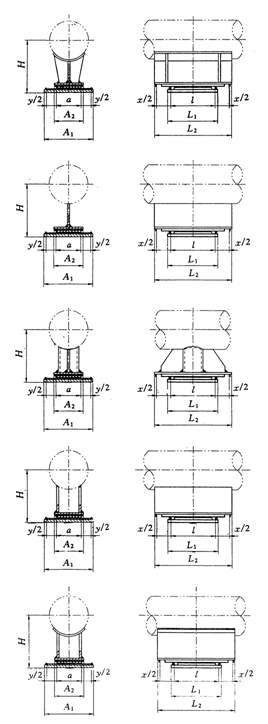

2.1.6.2  水平管道焊接双向滑动支座(图1-2-11)

008      8-001

图1-2-10  水平管道焊接滑动支座型式图      图1-2-11 水平管道焊接双向滑动支座型式图

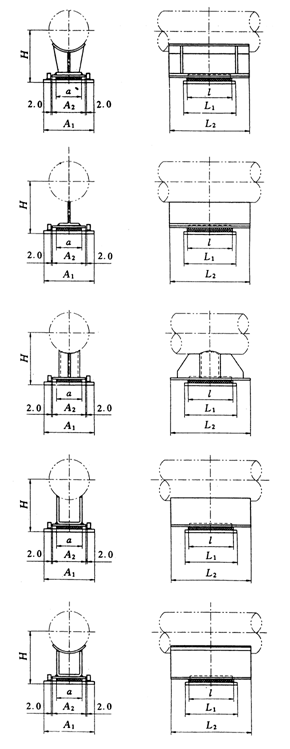

2.1.6.3   水平管道焊接导向支座(图1-2-12)

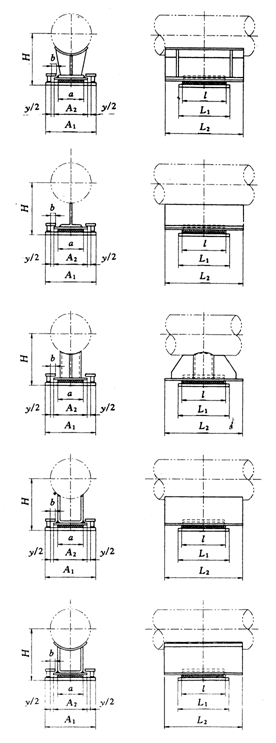

2.1.6.4   水平管道焊接单、双向限位支座(图1-2-13)

009  9-001

图1-2-12  水平管道焊接导向支座型式图       图1-2-13  水平管道焊接单、双向限位支座型式图
