第3章 烟风煤粉管道支吊架（华东电力设计院标准）
1 适用范围
烟风煤粉管道支吊架（华东电力设计院标准）适用于单机容量为12～300MW机组的火力发电厂中的烟风煤粉管道。本章编写依据是华东电力设计院编制的《火力发电厂烟风煤粉管道支吊架设计手册》。
2 设计说明
2.1 介质温度
热风管道的管部按400℃介质温度进行强度计算；热风送粉管道的管部按350℃介质温度进行强度计算；其余管部按250℃介质温度进行强度计算。华东电力设计院编制的《火力发电厂烟风煤粉管道支吊架设计手册》（1977年修订）均注明介质的温度范围。
2.2 管道规格
烟风煤粉管道的管道规格采用华东电力设计院编制的《烟风煤粉管道零部件典型设计手册》（D-LD2000）。
2.3 结构材料
烟风煤粉管道支吊架的管部和根部均采用碳素结构钢Q235,并根据不同的介质温度和使用地点,按规定的原则合理选用，并进行必要的强度计算。
2.4 基本许用应力
Q235钢在不同温度时的基本许用应力按GB/T 17116.1-1997《管道支吊架 第2部分：技术规范》表1的规定。剪切基本许用应力按第5.1的基本许用应力的0.6倍计算，焊缝系数按0.9计算。
2.5 荷重
各管部的Pmax及各根部的允许荷重PZ均为结构荷重。烟风煤粉管道的基本荷重包括金属、保温结构、原煤、积灰、积粉等，考虑到管道的强度及刚度要求，避免大管径的荷重不合理情况。
2.6 保温材料
主保温材料容量、导热系数计算、保温层容量和厚度等的计算和选用按华东电力设计院编制的《火力发电厂烟风煤粉管道支吊架设计手册》（1977年修订）的规定。
2.7 根部的选用
选用根部时,应符合华东电力设计院编制的《火力发电厂烟风煤粉管道支吊架设计手册》（1977年修订）表中所列的允许荷重和着力点等控制数据及备注拦注明的要求。
2.8 整体结构
烟风煤粉管道支吊架（华东电力设计院标准）的整体结构由管部、连接件和根部组成。
3 型式图

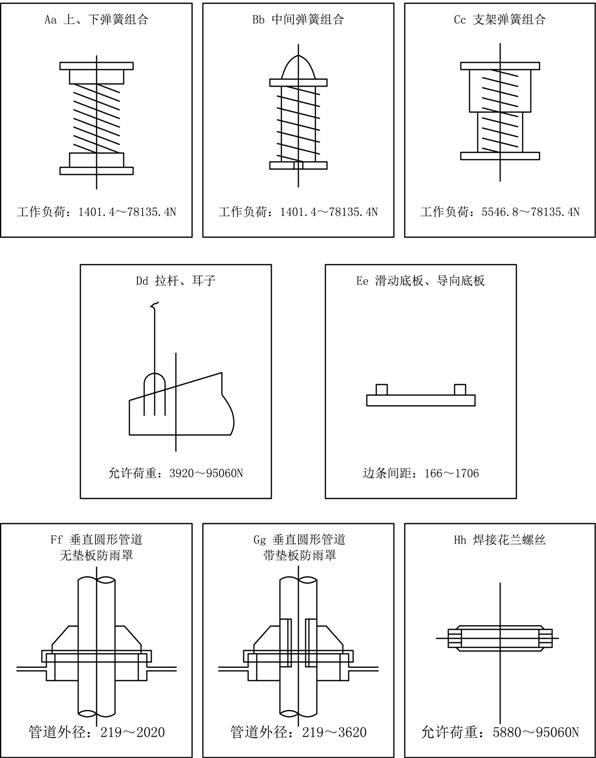

3.1 烟风煤粉管道支吊架（华东电力设计院标准）的连接件的型式图见图7-3-1。

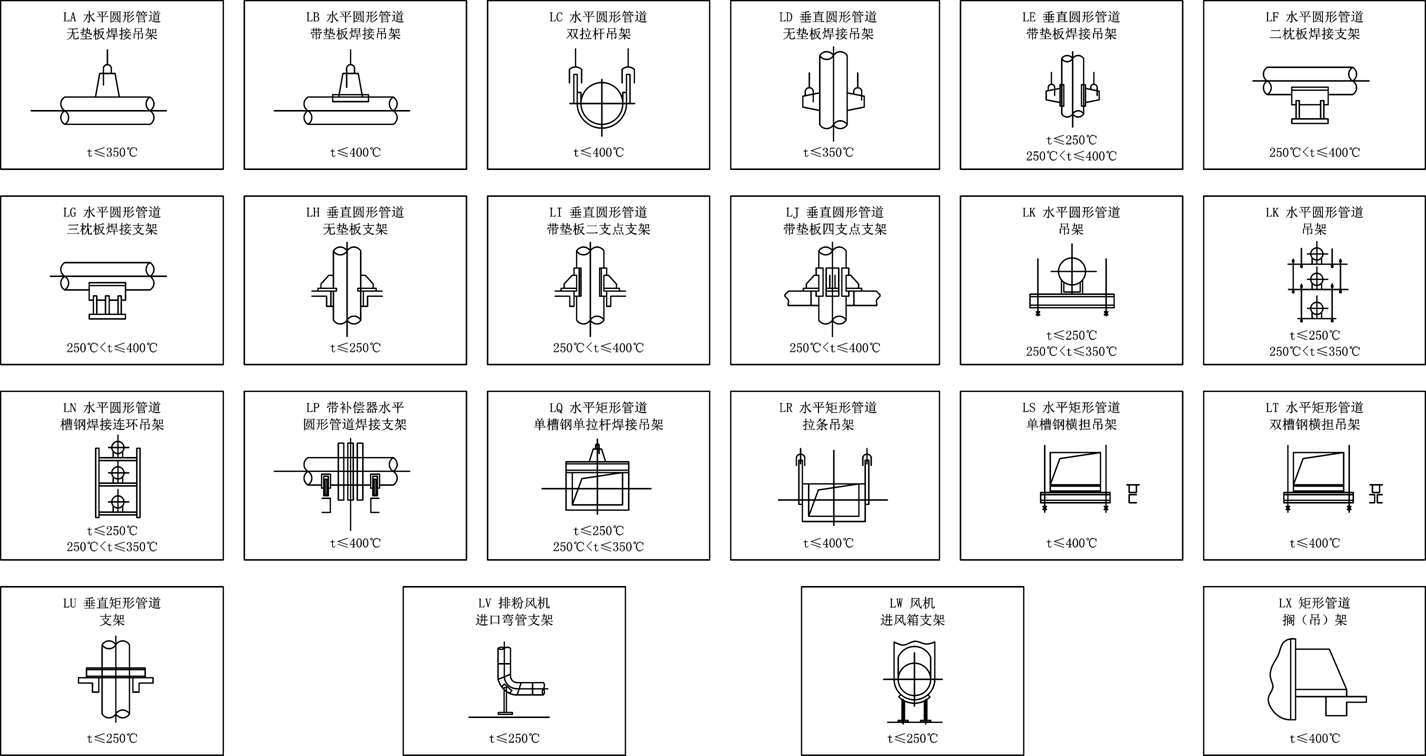

3.2 烟风煤粉管道支吊架（华东电力设计院标准）的管部的型式图见图7-3-2。

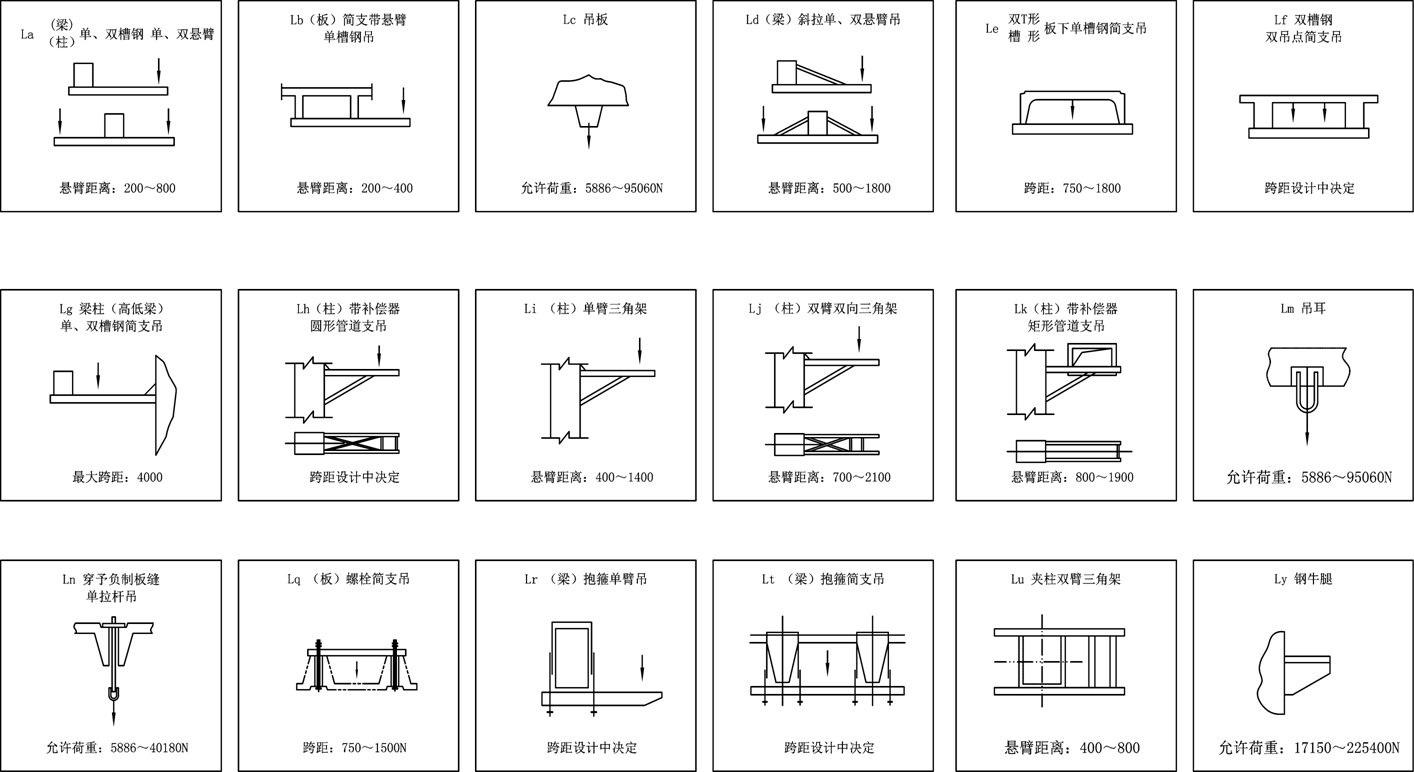

3.3 烟风煤粉管道支吊架（华东电力设计院标准）的根部的型式图见图7-3-3。
图7-3-1 烟风煤粉管道支吊架（华东电力设计院标准）连接件型式图
