第2章  管道支吊架(西北电力设计院标准)



1  适用范围



管道支吊架(西北电力设计院标准)适用于参数主汽为555℃,给水为265℃以下,介质种类包括汽、水管道(含封胶管)、油、气管道,管径按《汽水管道零部件典型设计》规定的300MW及以下机组管道支持系统。



2  分类和命名



管道支吊架(西北电力设计院标准)的分类和命名见表7-2-1。



表7-2-1  西北电力设计院管道支吊架的分类和命名

管  部

连  接  件

根  部

代  号

名  称

代  号

名  称

代  号

名  称

D

吊架类

L

连接件类

G1

直接吊类

G2

悬臂梁类

T

弹簧类

Z

支架类

G3  G6  G7

简支梁类

G4

三角架类

F

附件类

G5

螺栓生根类





3  型号表示方法



    3.1  管部型号表示方法

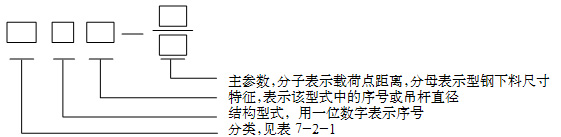

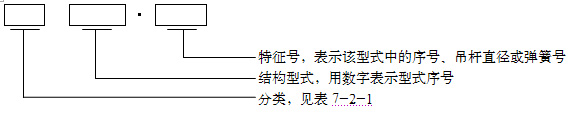

3.2  连接件型号表示方法

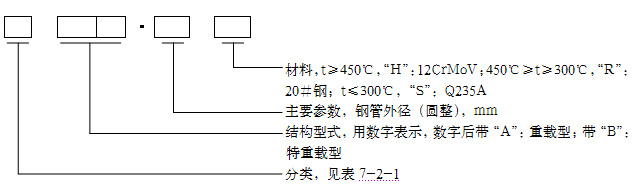

3.3  根部型号表示方法



  4  设计选型



4.1  管部的设计选型

管道支吊架(西北电力设计院标准)的管部设计选型要求参见西北电力设计院《火力发电厂汽水管道支吊架设计手册》的“使用说明”中的“设计选用说明”第一部分  管部的内容。

4.2  连接件的设计选型

管道支吊架(西北电力设计院标准)的连接件设计选型要求参见西北电力设计院《火力发电厂汽水管道支吊架设计手册》的“使用说明”中的“设计选用说明”第二部分  连接件的内容。

4.3  根部的设计选型

管道支吊架(西北电力设计院标准)的根部设计选型要求参见西北电力设计院《火力发电厂汽水管道支吊架设计手册》的“使用说明”中的“设计选用说明”第三部分  根部的内容。



5  安装施工说明



管道支吊架(西北电力设计院标准)的安装施工要求参见西北电力设计院《火力发电厂汽水管道支吊架设计手册》的“使用说明”中的“安装施工说明”的内容。



6  型式图



6.1  管道支吊架(西北电力设计院标准)的管部型式图见图7-2-1。

6.2  管道支吊架(西北电力设计院标准)的连接件型式图见图7-2-2。

6.3  管道支吊架(西北电力设计院标准)的根部型式图见图7-2-3。

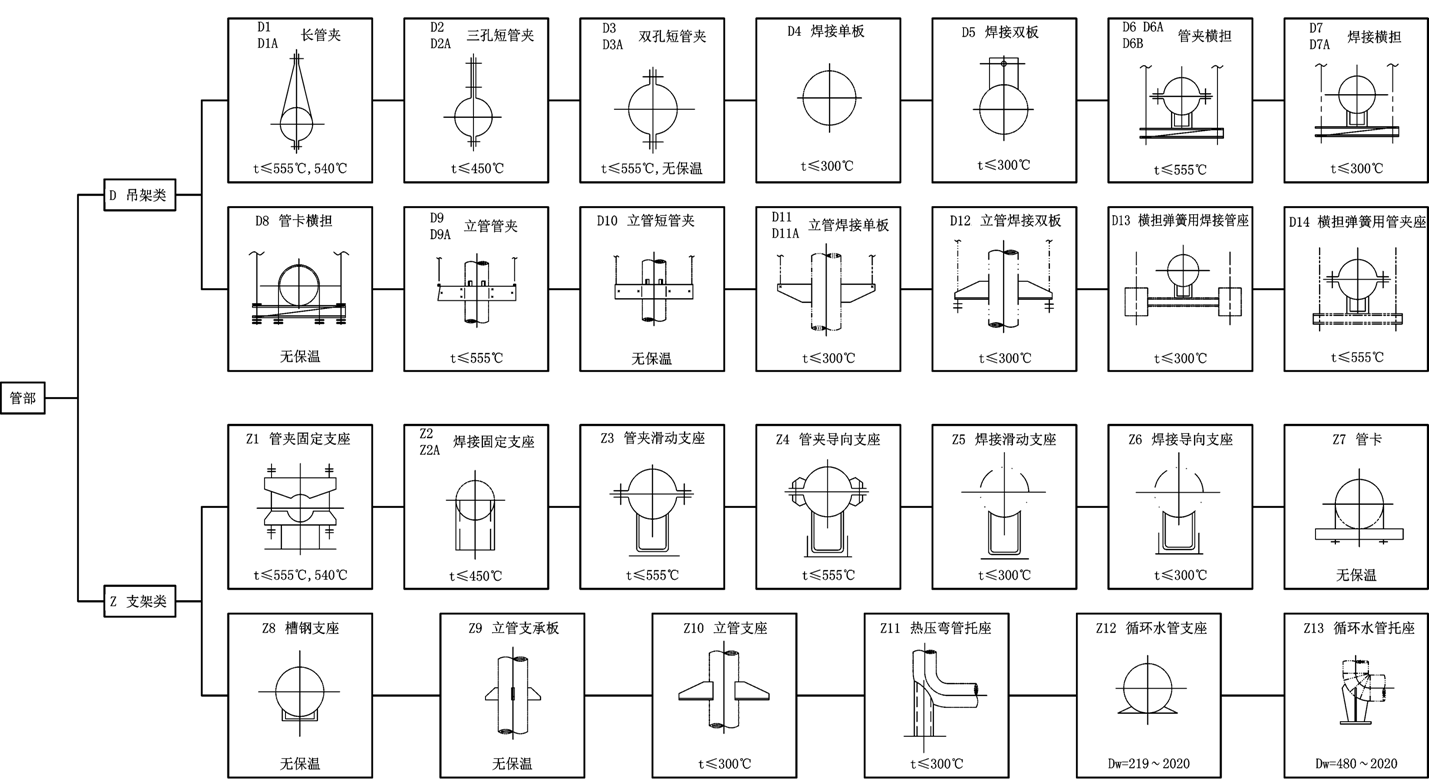

图7-2-1  管道支吊架(西北电力设计院标准)管部型式图表7-2-1

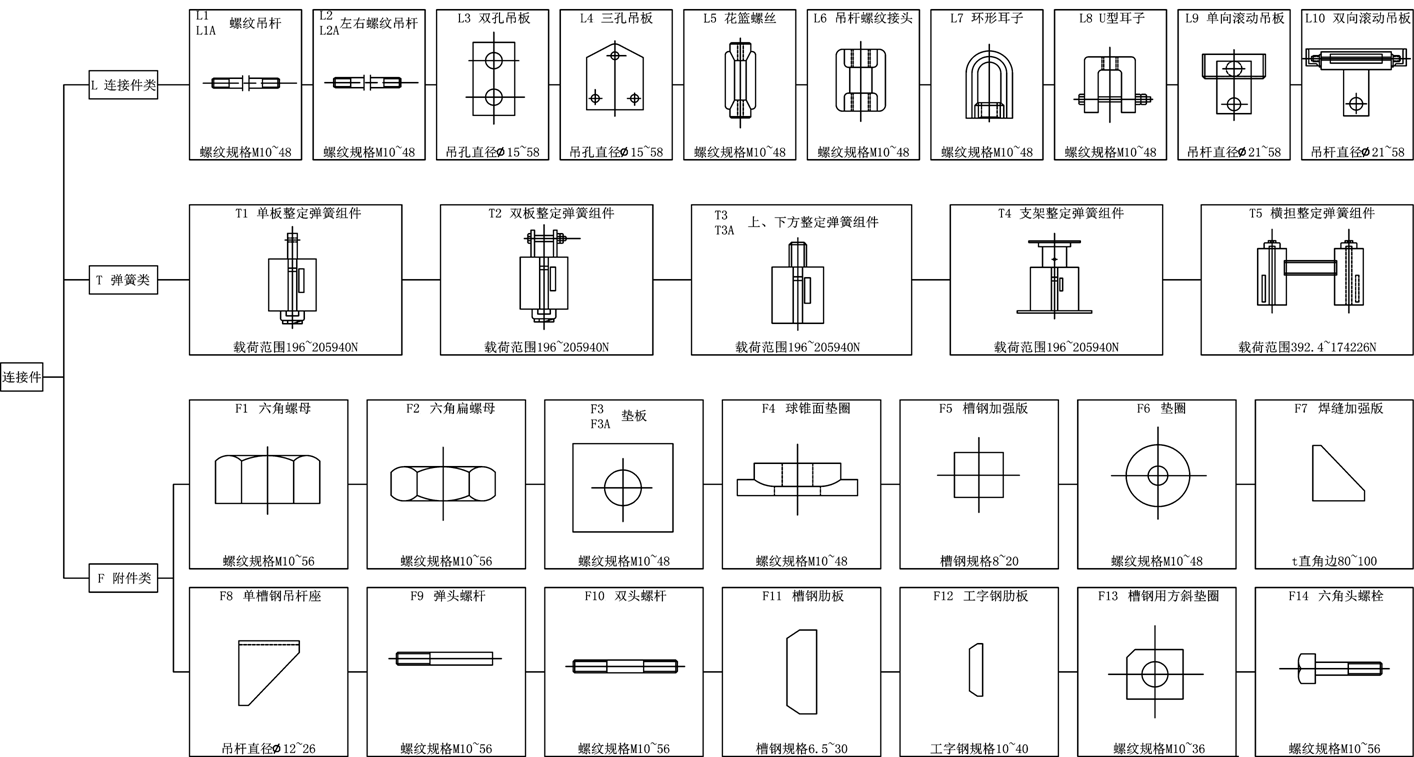

图7-2-2  管道支吊架(西北电力设计院标准)连接件型式图

表7-2-2

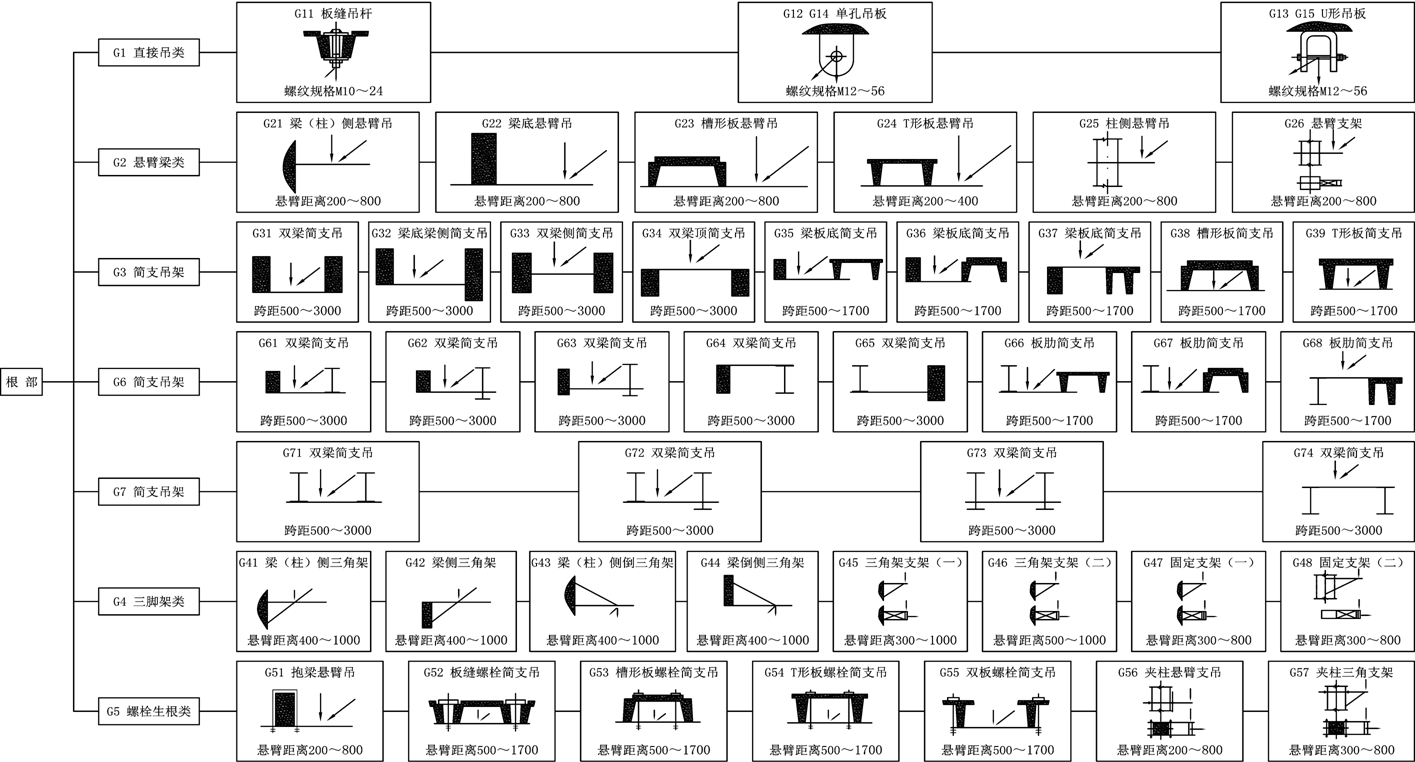

图7-2-3  管道支吊架(西北电力设计院标准)根部型式图

表7-2-3
