第3卷  管部、连接件和根部



第7篇  电力行业管道支吊架



第1章  管道支吊架(华东电力设计院标准)



1  分类和命名(表7-1-1)



表7-1-1  华东电力设计院管道支吊架的分类和命名

管      部

连   接   件

根       部

代号

名     称

代号

名     称

代号

名     称

  SD

  水平管道单拉杆吊架

  DJ

  吊架吊杆

XB

悬臂梁

  CS

  垂直管道双拉杆吊架

  LG

  拉杆及附件

  CZ

  垂直管道支架

  BZ

  标准件

JZ

简支梁

  SZ

  水平管道支架

  TH

  弹簧组件

  WZ

  弯头支架

  GH

  滚动件及滑动件

SJ

三角架

  SS

  水平管道双拉杆吊架

  JG

  根部加固件

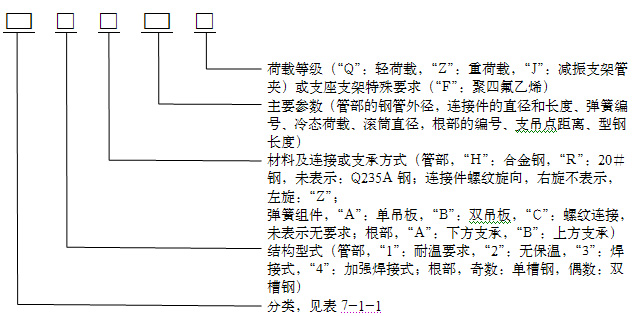

2  型号表示方法





3  型式图

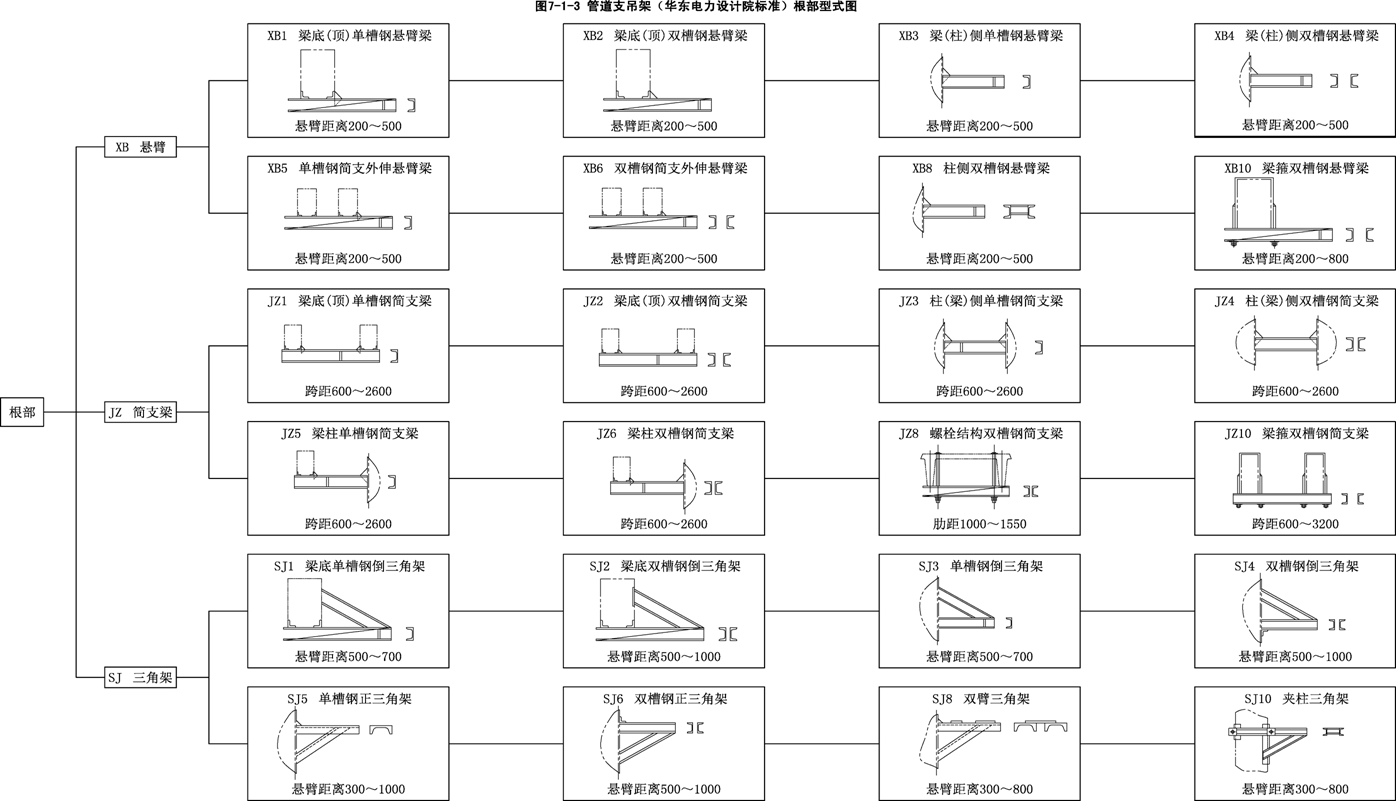

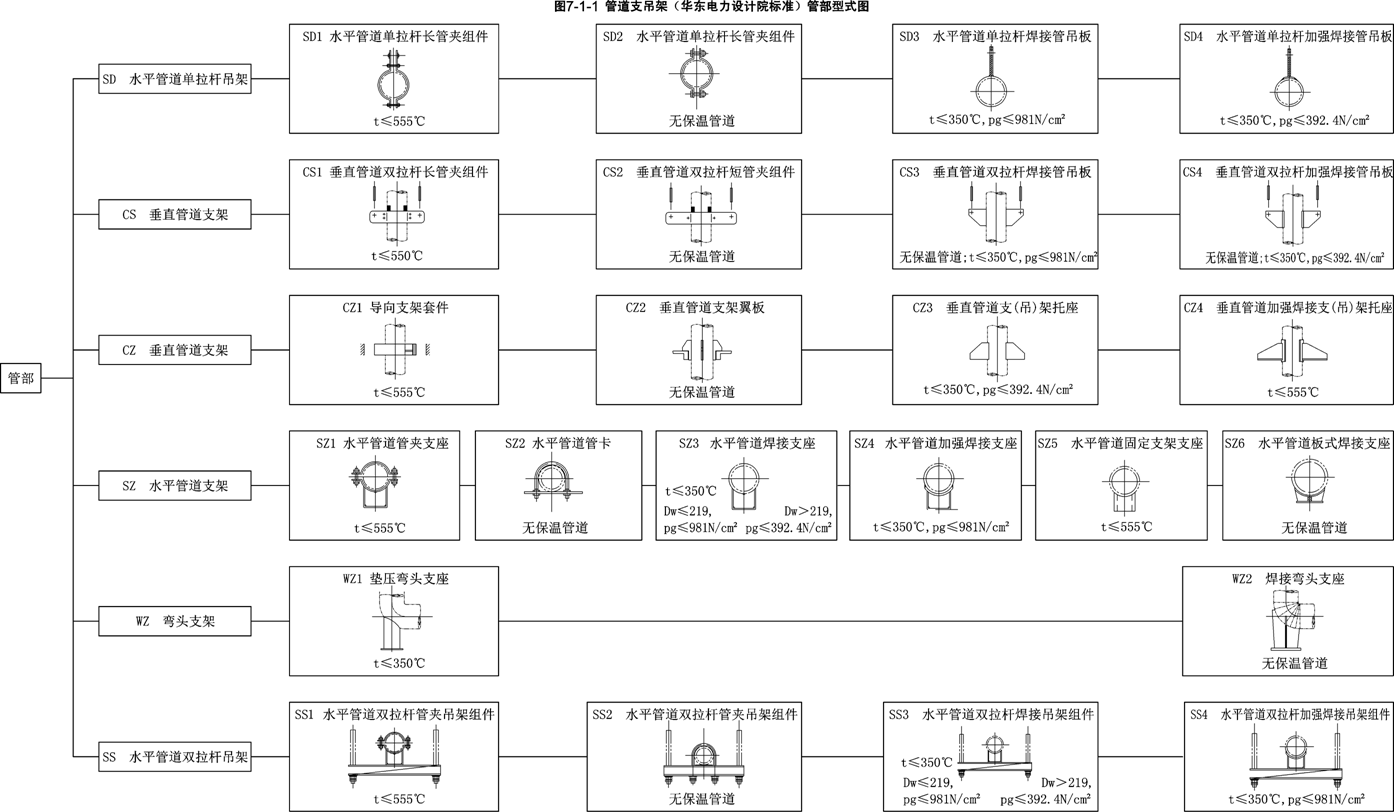

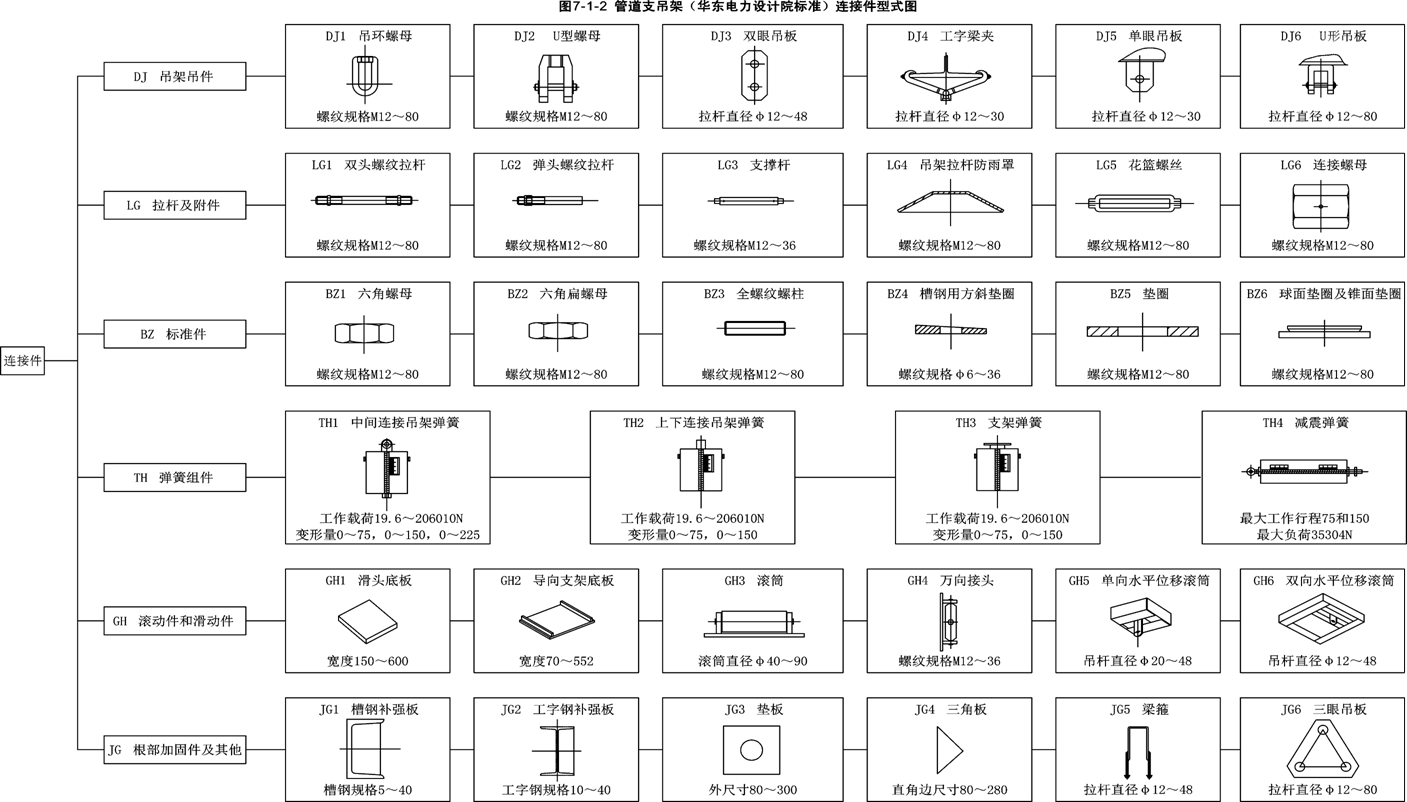

管部型式图见图7-1-1,连接件型式图见图7-1-2,根部型式图见图7-1-3。


127


129


131
