第2章  TH6系列弹簧减振器（华东电力设计院标准）

1  适用范围

TH6系列弹簧减振器****行程为150mm，****负荷为35304N。其中行程编号1（101～106）允许****行程为75mm；行程编号2（201～206）允许****行程为150mm。

2  外形与结构图（图6-2-1）和行程-载荷系列表（表6-2-1）

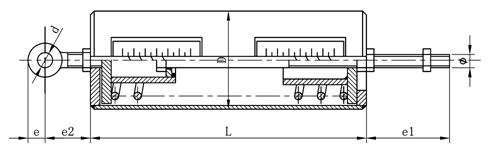

图6-2-1  TH6系列弹簧减振器外形与结构图

表6-2-1  TH6系列弹簧减振器行程-载荷系列表

变形量/mmm		载荷/N						位移量/mm
行程编号1	行程编号2	01	02	03	04	05	06	行程编号1	行程编号2
50	25	245	735	2206	4413	6619	8826	0	0
60	30	294	883	2648	5296	7943	10591	5	10
70	35	343	1030	3089	6178	9267	12356	10	20
80	40	392	1177	3530	7061	10591	14122	15	30
90	45	441	1324	3972	7943	11915	15887	20	40
100	50	490	1471	4413	8826	13239	17652	25	50
110	55	539	1618	4854	9709	14563	19417	30	60
120	60	588	1765	5296	10591	15887	21182	35	70
130	65	637	1912	5737	11474	17211	22948	40	80
140	70	686	2059	6178	12356	18535	24713	45	90
150	75	735	2206	6619	13239	19858	26478	50	100
160	80	785	2354	7061	14122	21182	28243	55	110
170	85	834	2501	7502	15004	22506	30008	60	120
180	90	883	2648	7943	15887	23830	31774	65	130
190	95	932	2795	8385	16769	25154	33539	70	140
200	100	981	2942	8826	17652	26478	35304	75	150
		弹 簧 刚 度/N/mm
		9.807	29.420	88.260	176.52	264.78	353.04
		4.903	14.710	44.130	88.260	132.39	176.52
