第6篇 控制管道振动的管道支吊架

第1章  TJZ系列弹簧减振器（JB/T 8132-1999）

1  适用范围

TJZ系列弹簧减振器（JB/T 8132-1999），****安装行程为76mm，****工作负荷为31978N。

2  结构型式

按初始工作负荷调整型式，分为固定型——TJZg型（图6-1-1）和可调型——TJZk型（图6-1-2）。其中，l≤610mm时，支撑杆采用圆钢结构；l＞610mm时，支撑杆采用无缝钢管结构。

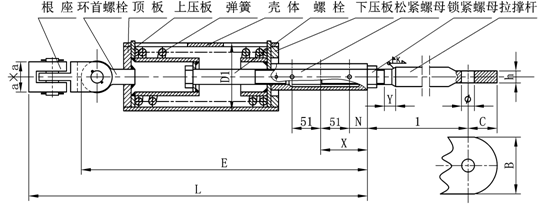

图6-1-1  TJZg型固定型弹簧减振器结构图

　　　　　　　　　　

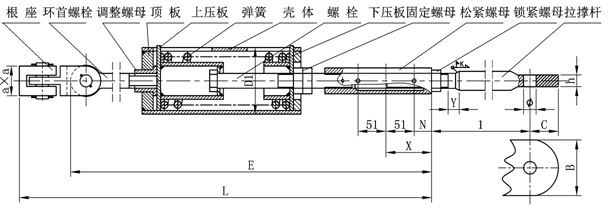

图6-1-2   TJZk型可调型弹簧减振器结构图

3  型号表示方法

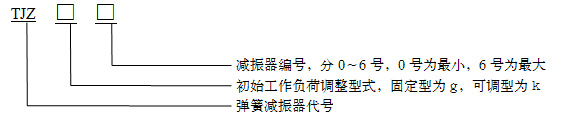

TJZ系列弹簧减振器（JB/T 8132-1999）的型号表示方法如下：

4  行程——负荷系列表

        TJZ系列弹簧减振器（JB/T 8132-1999）的行程——负荷系列表见表6-1-1。

表6-1-1  YJZ系列弹簧减振器的行程——负荷系列表

行程/mm	编 号				行程/mm	编 号
	0	1	2	3		4	5	6
	负 荷/N					负 荷/N
0	73	223	665	2004	0	3989	6035	7995
19	147	445	1331	4009	12	7979	12071	15989
38	220	668	1996	6013	24	11968	18107	23984
57	293	890	2661	8017	36	15957	24142	31978
60	304	926	2766	8333	39	16954	25651	33977
65	324	984	2941	8861	42	17951	27160	35976
70	343	1042	3116	9388	45	18949	28669	37974
76	366	1113	3326	10021	48	19946	30178	39973

注：1 表中行程值为减振器铭牌上的刻度值。

2 0位时的负荷值为减振器初始工作负荷值。

3 表中粗线以上的负荷值为工作负荷，粗线以下的负荷值为****安装负荷。

4 工作负荷值可作为安装负荷值，安装负荷值不可作为工作负荷值。对于大负荷大行程的减振器可特殊订货。

5  选用

TJZ系列弹簧减振器（JB/T 8132-1999）的选用应考虑规格的选择、行程的选择，以及因振动力大和行程大的要求采用多只减振器的组合形式或在管道同一个止振点设置不同方向的减振器，其具体选用原则见JB/T 8132-1999附录A的A1的相关内容。

6  安装和调整

TJZ系列弹簧减振器（JB/T 8132-1999）的安装和运行调整步骤应遵循JB/T 8132-1999附录A的A2的相关内容有序进行。
