第2章 限位装置（西北电力设计院标准）

1  适用范围

限位装置（西北电力设计院标准）是用以限制管系中某点在某方向的线位移（一个方向或二个方向），而不限制角位移。按其功能可分为轴向限位和径向位移；按结构型式可分为拉压和夹管；按零部件可分为管部、连接件和根部。

2  分类和标号表示方法

    2.1  部件分类（表5-2-1）

表5-2-1 限位装置的部件分类

部件分类	管 部		连接件	根部
	管夹类	支座类
分类代号	XD	XZ	XL	XG

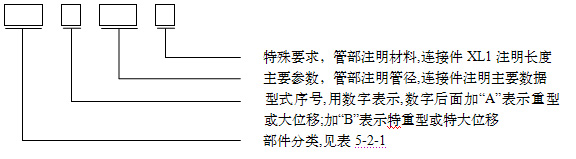

2.2  标号表示方法

3  选用说明

3.1  限位装置的部件标号应表达完整。

3.2  管夹型式（XZ1、XZ2）限位装置在设计生根时，应注意管部支座与球面盘的滑动板之间留有间隙，以满足管道沿管径方向的膨胀要求。

3.3  限位装置承受管道自重时,其热胀冷缩力的合力不允许超过****允许限位力P_max。

3.4  当限位力超过****允许限位力P_max时,应另装第二限位装置合并使用。

3.5  当管道轴向位移量Δ较大而又不限制其轴向位移时,宜将限位装置管部向热位移相反方向偏装1/2Δ。

4  型式图

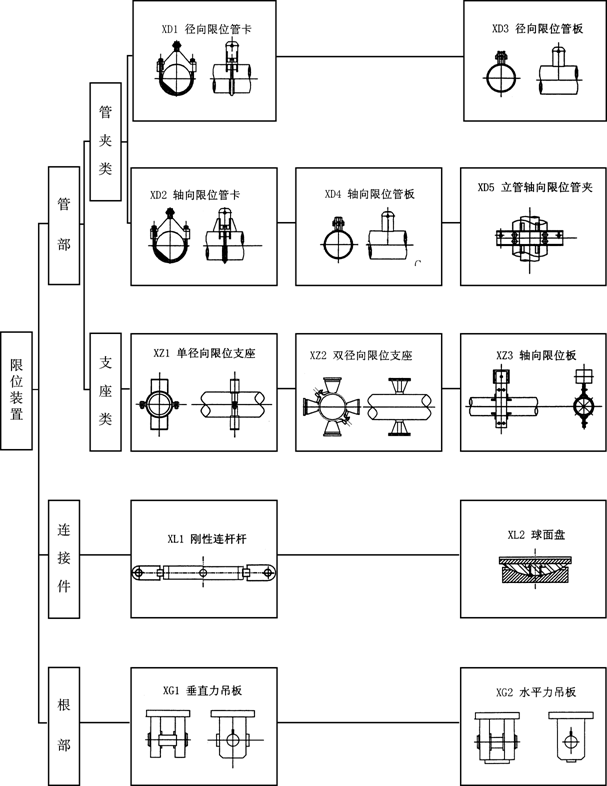

限位装置（西北电力设计院标准）的型式图见图5-2-1。

图5-2-1 限位装置（西北电力设计院标准）型式图
