第11章 DDTD、DCTD、DZTD系列重载碟簧箱支吊架
1 功能和特点
DDTD、DCTD、DZTD系列重载碟簧箱支吊架采用GB/T 1972-2005碟形弹簧组成储能组件,利用碟形弹簧的工作变形量和多排多组的组合形式直接补偿管道或设备的位移量,适用于载荷较大的重载工况场合。
2 适用范围
DDTD、DCTD、DZTD系列重载碟簧箱支吊架适用的位移范围为0~100mm,载荷范围为36708~3891393N,使用的温度范围为-40~200℃。
3 分类和型号表示方法
3.1 分类和型式(表4-11-1)
表4-11-1 DDTD、DCTD、DZTD系列重载碟簧支吊架分类、型式及图例
系列 |
类别 |
型式代号 |
型 式 |
载荷范围 N |
图 例 |
DDTD |
单排 |
DDTDA |
单排双组并列碟簧箱 |
3670~864754 |
图4-11-1 |
DDTDB |
单排叁组并列碟簧箱 |
55062~1297131 |
图4-11-2 |
||
DDTDC |
单排肆组并列碟簧箱 |
73416~1729503 |
图4-11-3 |
||
DCTD |
双排 |
DCTDB |
双排陆组并列碟簧箱 |
110124~2594262 |
图4-11-4 |
DCTDC |
双排捌组并列碟簧箱 |
146832~3459016 |
图4-11-5 |
||
DZTD |
正方形 |
DZTDA |
正方形肆组并列碟簧箱 |
73416~1729508 |
图4-11-6 |
DZTDB |
正方形玖组并列碟簧箱 |
165186~3891393 |
图4-11-7 |
3.2 型号表示方法
工作载荷,N 位移方向,↓表示下位移,↑表示上位移 实际位移量,mm 碟簧箱编号 位移范围,mm 碟簧箱型式代号,见表4-11-1
4 载荷位移系列表
4.1 DDTDA型单排双组并列重载碟簧箱支吊架载荷位移系列表见表4-11-3。
4.2 DDTDB型单排叁组并列重载碟簧箱支吊架载荷位移系列表见表4-11-4。
4.3 DDTDC型单排肆组并列重载碟簧箱支吊架载荷位移系列表见表4-11-5。
4.4 DCTDB型双排陆组并列重载碟簧箱支吊架载荷位移系列表见表4-11-6。
4.5 DCTDC型双排捌组并列重载碟簧箱支吊架载荷位移系列表见表4-11-7。
4.6 DZTDA型正方形肆组并列重载碟簧箱支吊架载荷位移系列表见表4-11-5。
4.7 DZTDB型正方形玖组并列重载碟簧箱支吊架载荷位移系列表见表4-11-8。
5 选型
DDTD、DCTD、DZTD系列重载碟簧箱支吊架选型程序见表4-11-2。
表4-11-2DDTD、DCTD、DZTD系列重载碟簧支吊架选型程序
序号 |
选 型 程 序 |
实 例 |
0 |
计算工作载荷,N 计算工作位移量,mm 位移方向,↓或↑ |
计算工作载荷=930964N 计算工作位移量=36mm 位移方向:↓ |
1 |
根据安装要求选用吊架型式 |
选用单排肆组并列碟簧箱:DDTDC |
2 |
确定位移范围 |
位移范围:0~60mm |
3 |
根据工作载荷查载荷位移表确定吊架编号 |
吊架编号为10号 |
4 |
根据工作载荷、位移量、位移方向查载荷位移 表,确定安装载荷 |
根据计算工作载荷=930964N,在载荷位移表的 0~60mm的位移范围内向上36mm,查得安装载荷 =714588mm |
5 |
验证载荷变化率:
|
载荷变化率=
|
6 |
按型号表示方法确定订货型号 |
订货型号:DDTDC60-10-36↓/930964 |
6 安装调试
6.1 碟簧箱支吊架用每组上下二根整定块整定在安装载荷状态,最小工作载荷时位移指示为零。
6.2 整定状态的碟簧箱支吊架在管道的规定部位,直接焊接在基座上。
6.3 管道清洗水压试验后,松开定位块至规定位置,方可投入运行。
6.4 开始运行后,检查各个碟簧箱支吊架定位块是否取下,运行时无卡阻现象,并观察工作载荷和位移量是否正确。
7.5 停止运行后,应检查碟簧箱支吊架复位情况。

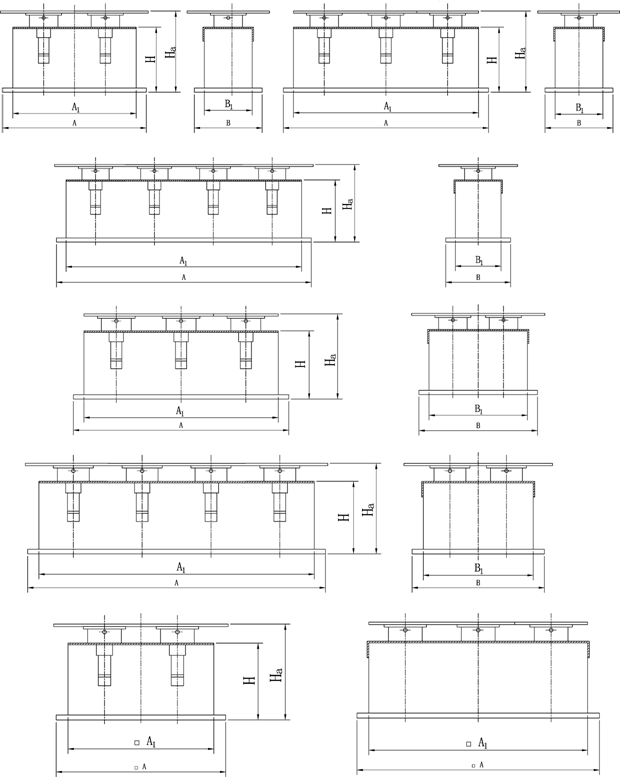

图4-11-1 DDTDA型单排双组并列重载碟簧箱 图4-11-2
DDTDB型单排叁组并列重载碟簧箱
图4-11-3 DDTDC型单排肆组并列重载碟簧箱
图4-11-4 DCTDB型双排陆组并列重载碟簧箱
图4-11-5 DCTDC型双排捌组并列重载碟簧箱
图4-11-6 DZTDA型正方形肆组并列重载碟簧箱 图4-11-7 DZTDB型正方形玖组并列重载碟簧箱
表4-11-3 DDTDA型单排双组并列碟簧箱载荷位移系列表 N
碟 簧 变 形 量 (mm) |
位移范围 |
碟 簧 箱 编 号 |
|||||||||||||||||||||||
100 |
80 |
60 |
40 |
20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
0 |
0 |
0 |
0 |
0 |
36708 |
54088 |
67654 |
93972 |
116016 |
154451 |
192034 |
232554 |
248164 |
270432 |
295422 |
299050 |
329822 |
352536 |
372074 |
394176 |
420034 |
447784 |
472020 |
494662 |
|
5 |
4 |
3 |
2 |
1 |
38512 |
56832 |
71088 |
98742 |
121904 |
162288 |
201780 |
244356 |
260760 |
284158 |
314414 |
314226 |
346560 |
370426 |
390956 |
414180 |
441350 |
470510 |
495974 |
519766 |
|
10 |
8 |
6 |
4 |
2 |
40372 |
59484 |
74406 |
103350 |
127594 |
169864 |
211200 |
255762 |
272930 |
297420 |
324904 |
328892 |
362736 |
387716 |
419204 |
433514 |
461952 |
492472 |
519124 |
544028 |
|
15 |
12 |
9 |
6 |
3 |
42110 |
62048 |
77612 |
107804 |
133092 |
177184 |
220300 |
266782 |
284690 |
310236 |
338904 |
343064 |
378366 |
404424 |
426838 |
452194 |
481856 |
513692 |
541498 |
567470 |
|
20 |
16 |
12 |
8 |
4 |
43792 |
64524 |
80710 |
111958 |
138218 |
184254 |
229092 |
277430 |
295658 |
322618 |
352428 |
356756 |
393468 |
420564 |
443872 |
470240 |
501088 |
534194 |
563104 |
590118 |
|
5 |
20 |
15 |
10 |
5 |
45416 |
66916 |
83702 |
116264 |
143534 |
191086 |
237586 |
287716 |
307030 |
334580 |
365494 |
369984 |
408056 |
436156 |
460330 |
487674 |
519666 |
553998 |
583982 |
611996 |
|
30 |
24 |
18 |
12 |
6 |
46984 |
69228 |
86592 |
120850 |
148492 |
197684 |
245790 |
297652 |
317632 |
346134 |
378118 |
382762 |
422146 |
451218 |
476226 |
504516 |
537612 |
573130 |
604150 |
633130 |
|
35 |
28 |
21 |
14 |
7 |
48498 |
71460 |
89384 |
124156 |
153280 |
204060 |
253706 |
307248 |
327874 |
357294 |
390310 |
395102 |
435758 |
465768 |
491582 |
520784 |
554946 |
591610 |
623630 |
653546 |
|
40 |
32 |
24 |
16 |
8 |
49962 |
73620 |
92082 |
127902 |
157904 |
210216 |
261372 |
316520 |
337768 |
368076 |
402086 |
407024 |
448908 |
479822 |
506416 |
536498 |
571692 |
609462 |
642448 |
673264 |
|
45 |
36 |
27 |
18 |
9 |
51376 |
75698 |
94686 |
131522 |
162372 |
216164 |
268766 |
325476 |
347324 |
378490 |
413464 |
418542 |
461610 |
499400 |
520744 |
551678 |
587868 |
626708 |
660626 |
692316 |
|
50 |
40 |
30 |
20 |
10 |
52742 |
77712 |
97204 |
135018 |
166690 |
221912 |
275912 |
334128 |
356558 |
388554 |
424456 |
429668 |
473882 |
506516 |
534588 |
566346 |
603498 |
643368 |
678188 |
710722 |
|
55 |
44 |
33 |
22 |
11 |
54062 |
79656 |
99636 |
138396 |
170860 |
227464 |
282816 |
342490 |
365480 |
398276 |
435078 |
440420 |
485740 |
519192 |
547966 |
580518 |
618598 |
659468 |
695160 |
728506 |
|
60 |
48 |
36 |
24 |
12 |
55336 |
81536 |
101988 |
141662 |
174892 |
232832 |
289490 |
350572 |
374104 |
407674 |
445344 |
450812 |
497202 |
531442 |
560896 |
594216 |
633196 |
675030 |
711562 |
745696 |
|
65 |
52 |
39 |
26 |
13 |
56570 |
83352 |
104260 |
144820 |
178790 |
238020 |
295980 |
358384 |
382442 |
416760 |
455268 |
460860 |
508282 |
543286 |
573396 |
607458 |
647308 |
690074 |
727420 |
762316 |
|
70 |
56 |
42 |
28 |
14 |
57762 |
85110 |
106460 |
147874 |
182560 |
243040 |
302182 |
365940 |
390506 |
425546 |
464868 |
470576 |
519000 |
554742 |
585496 |
620266 |
660956 |
704624 |
742758 |
778388 |
|
75 |
60 |
45 |
30 |
15 |
58918 |
86810 |
108586 |
150828 |
186208 |
247896 |
308218 |
373252 |
398308 |
434048 |
474156 |
479978 |
529368 |
565824 |
597184 |
632660 |
674162 |
718702 |
757598 |
793940 |
|
80 |
64 |
48 |
32 |
16 |
60034 |
88456 |
110646 |
153688 |
189738 |
252596 |
314064 |
380330 |
405874 |
442280 |
483148 |
489080 |
539408 |
576554 |
608508 |
644656 |
686946 |
732330 |
771966 |
811560 |
|
85 |
68 |
51 |
34 |
17 |
61116 |
90052 |
112640 |
156458 |
193150 |
257150 |
319726 |
387188 |
413178 |
450254 |
491858 |
497898 |
549132 |
586950 |
619480 |
656278 |
699330 |
745532 |
785882 |
823582 |
|
90 |
72 |
54 |
36 |
18 |
62166 |
91598 |
114574 |
159144 |
196474 |
261564 |
325214 |
393834 |
420270 |
457982 |
500302 |
506446 |
558558 |
597024 |
630114 |
667544 |
711334 |
758330 |
799372 |
837720 |
|
95 |
76 |
57 |
38 |
19 |
63184 |
93098 |
116450 |
161750 |
199692 |
265846 |
330540 |
400282 |
427152 |
465482 |
508492 |
514738 |
567704 |
606800 |
640430 |
678474 |
722982 |
770748 |
812462 |
851436 |
|
100 |
80 |
60 |
40 |
20 |
64172 |
94554 |
118272 |
164280 |
202816 |
270006 |
335710 |
406544 |
433834 |
472764 |
516448 |
522790 |
576584 |
616292 |
650448 |
689088 |
734292 |
782804 |
825170 |
864754 |
注:表中未列示载荷值可用线性插值法求得。
表4-11-4 DDTDB型单排叁组并列碟簧箱载荷位移系列表 N
碟 簧 变 形 量 (mm) |
位移范围 |
碟 簧 箱 编 号 |
|||||||||||||||||||||||
100 |
80 |
60 |
40 |
20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
0 |
0 |
0 |
0 |
0 |
55062 |
81132 |
101481 |
140958 |
174024 |
231675 |
288051 |
348831 |
372246 |
405648 |
443133 |
448575 |
494733 |
528804 |
558111 |
591264 |
630051 |
671676 |
708030 |
741993 |
|
5 |
4 |
3 |
2 |
1 |
57858 |
85248 |
106632 |
148113 |
182856 |
243432 |
302670 |
366534 |
391140 |
426237 |
465621 |
471339 |
519840 |
555639 |
586434 |
621270 |
662025 |
705765 |
743961 |
779649 |
|
10 |
8 |
6 |
4 |
2 |
60558 |
89226 |
111609 |
155025 |
191391 |
254796 |
316800 |
383643 |
409395 |
446130 |
487356 |
493338 |
544104 |
581574 |
613806 |
650271 |
692928 |
738708 |
778686 |
816042 |
|
15 |
12 |
9 |
6 |
3 |
63165 |
93072 |
116418 |
161706 |
199638 |
265776 |
330450 |
401373 |
427035 |
465354 |
508356 |
514596 |
567549 |
606636 |
640257 |
678291 |
722784 |
770538 |
812247 |
851205 |
|
20 |
16 |
12 |
8 |
4 |
65688 |
96786 |
121065 |
167937 |
207329 |
276381 |
343638 |
416145 |
443487 |
483927 |
528642 |
535134 |
590202 |
630846 |
665808 |
705360 |
751632 |
801291 |
844656 |
885177 |
|
25 |
20 |
15 |
10 |
5 |
68124 |
100374 |
125553 |
174396 |
215301 |
286629 |
356379 |
431574 |
460545 |
501870 |
548241 |
554976 |
612084 |
654234 |
690495 |
731511 |
779499 |
830997 |
875973 |
917994 |
|
30 |
24 |
18 |
12 |
6 |
70476 |
103842 |
129888 |
181275 |
222738 |
296526 |
368685 |
446478 |
476448 |
519201 |
567177 |
574143 |
633219 |
676827 |
714339 |
756774 |
806418 |
859695 |
906225 |
949695 |
|
35 |
28 |
21 |
14 |
7 |
72747 |
107190 |
134076 |
186234 |
229920 |
306090 |
380559 |
460872 |
491811 |
535941 |
585465 |
592653 |
653637 |
698652 |
737373 |
781176 |
832419 |
887415 |
935445 |
980319 |
|
40 |
32 |
24 |
16 |
8 |
74943 |
110430 |
138123 |
191853 |
236856 |
315324 |
392058 |
474780 |
506652 |
552114 |
603129 |
610536 |
673362 |
719733 |
759624 |
804747 |
857538 |
914193 |
963672 |
1009896 |
|
45 |
36 |
27 |
18 |
9 |
77064 |
113547 |
142029 |
197283 |
243558 |
324246 |
403149 |
488214 |
520986 |
567735 |
620195 |
627813 |
692415 |
749100 |
781116 |
827517 |
881802 |
940062 |
990939 |
1068474 |
|
50 |
40 |
30 |
20 |
10 |
79113 |
116568 |
145806 |
202527 |
250035 |
332868 |
413868 |
501192 |
534837 |
582831 |
636684 |
644502 |
710823 |
759774 |
801882 |
849519 |
905247 |
965052 |
1017282 |
1066083 |
|
55 |
44 |
33 |
22 |
11 |
81093 |
119484 |
149454 |
207594 |
256290 |
341196 |
424224 |
513735 |
548220 |
597414 |
652617 |
660630 |
728610 |
778788 |
821949 |
870777 |
927897 |
989202 |
1042740 |
1092759 |
|
60 |
48 |
36 |
24 |
12 |
83004 |
122304 |
152982 |
212493 |
262338 |
349248 |
434235 |
525858 |
561156 |
61151 |
668016 |
676218 |
745803 |
797163 |
841344 |
891324 |
949794 |
1012545 |
107343 |
1118544 |
|
65 |
52 |
39 |
26 |
13 |
84855 |
125028 |
156390 |
217230 |
268185 |
357030 |
443910 |
537576 |
573663 |
625140 |
682902 |
691290 |
762423 |
814929 |
860094 |
911187 |
970962 |
035111 |
1091130 |
1143474 |
|
70 |
56 |
42 |
28 |
14 |
86643 |
127665 |
159690 |
221811 |
273840 |
364560 |
453273 |
548910 |
585759 |
638319 |
697302 |
705864 |
778500 |
832113 |
878229 |
930399 |
991434 |
1056936 |
1114137 |
1167582 |
|
75 |
60 |
45 |
30 |
15 |
88377 |
130215 |
162879 |
226242 |
279312 |
371844 |
462327 |
559878 |
597462 |
651072 |
711234 |
719967 |
794052 |
848736 |
895776 |
948990 |
1011243 |
1078053 |
1136397 |
1190910 |
|
80 |
64 |
48 |
32 |
16 |
90051 |
132684 |
165969 |
230532 |
284607 |
378894 |
471096 |
570495 |
608811 |
663420 |
724722 |
733620 |
809112 |
864831 |
912762 |
966984 |
1030415 |
1098495 |
1157949 |
1217340 |
|
85 |
68 |
51 |
34 |
17 |
91674 |
135078 |
168960 |
234687 |
289737 |
385725 |
479589 |
580782 |
619767 |
675381 |
737787 |
746847 |
823698 |
88042S |
929220 |
984417 |
1048995 |
118298 |
1178823 |
1235373 |
|
90 |
72 |
54 |
36 |
18 |
93249 |
137397 |
171861 |
238716 |
294711 |
392346 |
487821 |
590751 |
630405 |
686973 |
750453 |
759669 |
837837 |
895536 |
945171 |
1001316 |
1067001 |
137495 |
1199058 |
1256580 |
|
95 |
76 |
57 |
38 |
19 |
94776 |
139647 |
174675 |
242625 |
299538 |
398769 |
495810 |
600423 |
640728 |
698223 |
762738 |
772107 |
851556 |
910200 |
960645 |
1017711 |
1084173 |
1156122 |
1218693 |
1277154 |
|
100 |
80 |
60 |
40 |
20 |
96258 |
141831 |
177408 |
246420 |
304224 |
405009 |
503565 |
609816 |
650751 |
700146 |
774672 |
784185 |
864876 |
924438 |
975672 |
1033632 |
101438 |
1174206 |
1237755 |
1297131 |
注:表中未列示载荷值可用线性插值法求得。
表4-11-5 DDTDC型单排肆组并列及DZTDA型正方形肆组并列碟簧箱载荷位移系列表 N
碟 簧 变 形 量 (mm) |
位移范围 |
碟 簧 箱 编 号 |
|||||||||||||||||||||||
100 |
80 |
60 |
40 |
20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
0 |
0 |
0 |
0 |
0 |
73416 |
108176 |
135308 |
187944 |
232032 |
308900 |
384068 |
465108 |
496328 |
542864 |
590844 |
598100 |
659644 |
705072 |
744148 |
788352 |
840068 |
895568 |
944040 |
989324 |
|
5 |
4 |
3 |
2 |
1 |
77144 |
113664 |
142176 |
197484 |
243808 |
324576 |
403560 |
488712 |
521520 |
568316 |
628828 |
628452 |
693120 |
740852 |
781912 |
828360 |
882700 |
941020 |
991948 |
1039532 |
|
10 |
8 |
6 |
4 |
2 |
80744 |
118968 |
148812 |
206700 |
255188 |
339728 |
422400 |
511524 |
545860 |
594840 |
649808 |
657784 |
725472 |
775432 |
818408 |
867028 |
923904 |
984944 |
1038248 |
1088056 |
|
15 |
12 |
9 |
6 |
3 |
84220 |
124096 |
155224 |
215608 |
266184 |
354368 |
440600 |
533564 |
569380 |
620472 |
677808 |
686128 |
756732 |
808848 |
853676 |
904388 |
963712 |
1027384 |
1082996 |
1134940 |
|
20 |
16 |
12 |
8 |
4 |
87584 |
129048 |
161420 |
223916 |
276436 |
368508 |
458184 |
554860 |
591316 |
645236 |
704856 |
713512 |
786936 |
841128 |
887744 |
940480 |
1002176 |
1068388 |
1126208 |
1180236 |
|
25 |
20 |
15 |
10 |
5 |
90832 |
133832 |
167404 |
232528 |
287068 |
382172 |
475172 |
575432 |
614060 |
669160 |
730988 |
739968 |
816112 |
872312 |
920660 |
975348 |
1039332 |
1107996 |
1167964 |
1223992 |
|
30 |
24 |
18 |
12 |
6 |
93968 |
138456 |
173184 |
241700 |
296984 |
395368 |
491580 |
595304 |
635264 |
692268 |
756236 |
765524 |
844292 |
902436 |
952452 |
1009032 |
1075224 |
1146260 |
1208300 |
1266260 |
|
35 |
28 |
21 |
14 |
7 |
96996 |
142920 |
178768 |
248312 |
306560 |
408120 |
507412 |
614496 |
655748 |
714588 |
780620 |
790204 |
871516 |
931536 |
983164 |
1041568 |
1109892 |
1183220 |
1247260 |
1307092 |
|
40 |
32 |
24 |
16 |
8 |
99924 |
147240 |
184164 |
255804 |
315808 |
420432 |
522744 |
633040 |
675536 |
736152 |
804172 |
814048 |
897816 |
959644 |
1012832 |
1072996 |
1143384 |
1218924 |
1284896 |
1346528 |
|
45 |
36 |
27 |
18 |
9 |
102752 |
151396 |
189372 |
263044 |
324744 |
432328 |
537532 |
650952 |
694648 |
756980 |
826928 |
837084 |
923220 |
998800 |
1041488 |
1103356 |
1175736 |
1253416 |
1321252 |
1384632 |
|
50 |
40 |
30 |
20 |
10 |
105484 |
155424 |
194408 |
270036 |
333380 |
443824 |
551824 |
668256 |
713116 |
777108 |
848912 |
859336 |
947764 |
1013032 |
1069176 |
1132692 |
1206996 |
1286736 |
1356376 |
1421444 |
|
55 |
44 |
33 |
22 |
11 |
108124 |
189312 |
199272 |
276792 |
341720 |
454928 |
565632 |
684980 |
730960 |
796552 |
870156 |
880840 |
971480 |
1038384 |
1095932 |
1161036 |
1237196 |
1318936 |
1390320 |
1457012 |
|
60 |
48 |
36 |
24 |
12 |
110672 |
163072 |
203976 |
283324 |
349784 |
465664 |
578980 |
701144 |
748208 |
815348 |
890688 |
901624 |
994404 |
1062884 |
1121792 |
1188432 |
1266392 |
1350060 |
1423124 |
1491392 |
|
65 |
52 |
39 |
26 |
13 |
113140 |
166704 |
208520 |
289640 |
357580 |
476040 |
591880 |
716768 |
764884 |
833520 |
910536 |
921720 |
1016564 |
1086572 |
1146792 |
1214916 |
1294616 |
1380148 |
1454840 |
1524632 |
|
70 |
56 |
42 |
28 |
14 |
115524 |
170220 |
212920 |
295748 |
365120 |
486080 |
604364 |
731880 |
781012 |
851092 |
929736 |
941152 |
1038000 |
1109484 |
1170972 |
1240532 |
1321912 |
1409248 |
1485516 |
1556776 |
|
75 |
60 |
45 |
30 |
15 |
117826 |
173620 |
217172 |
301656 |
372416 |
495792 |
616436 |
746504 |
796616 |
868096 |
948312 |
959956 |
1058736 |
1131648 |
1194368 |
1265320 |
1348324 |
1437404 |
1515196 |
1587880 |
|
80 |
64 |
48 |
32 |
16 |
120068 |
176912 |
221292 |
307376 |
379476 |
505192 |
628128 |
760660 |
811748 |
884560 |
966296 |
978160 |
1078816 |
1153108 |
1217016 |
1289312 |
1374892 |
1464660 |
1543932 |
1623120 |
|
85 |
68 |
51 |
34 |
17 |
122232 |
180104 |
225280 |
312916 |
386316 |
514300 |
639452 |
774376 |
826356 |
900568 |
983716 |
995796 |
1098264 |
1173900 |
1238960 |
1312556 |
1398660 |
1491064 |
1571764 |
1647164 |
|
90 |
72 |
54 |
36 |
18 |
124332 |
183196 |
229148 |
318288 |
392948 |
523128 |
650428 |
787668 |
840540 |
915964 |
1000604 |
1012892 |
1117116 |
1194048 |
1260228 |
1335088 |
1422668 |
1516660 |
1598744 |
1675440 |
|
95 |
76 |
57 |
38 |
19 |
126368 |
186196 |
232900 |
323500 |
399384 |
531692 |
661080 |
800564 |
854304 |
930964 |
1016984 |
1029476 |
1135408 |
1213600 |
1280860 |
1356948 |
1445964 |
1541496 |
1624924 |
1702872 |
|
100 |
80 |
60 |
40 |
20 |
128344 |
189108 |
236544 |
328560 |
405632 |
540012 |
671420 |
813088 |
867668 |
945528 |
1032896 |
1045580 |
1153168 |
1232584 |
1300896 |
1378176 |
1469584 |
1565608 |
1650340 |
1729508 |
注:表中未列示载荷值可用线性插值法求得。
表4-11-6 DCTDB型双排陆组碟簧箱载荷位移系列表 N
碟 簧 变 形 量 (mm) |
位移范围 |
碟 簧 箱 编 号 |
|||||||||||||||||||||||
100 |
80 |
60 |
40 |
20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
0 |
0 |
0 |
0 |
0 |
110124 |
162264 |
202962 |
281916 |
348048 |
463350 |
576102 |
697662 |
744492 |
811292 |
886266 |
897150 |
989466 |
1057608 |
1116222 |
1182528 |
1260102 |
1343352 |
1416060 |
1483986 |
|
5 |
4 |
3 |
2 |
1 |
115716 |
170496 |
213264 |
296226 |
365712 |
486864 |
605340 |
733068 |
782280 |
852474 |
931242 |
942678 |
139680 |
1111278 |
1172868 |
1242540 |
1324050 |
1411530 |
1487922 |
1559298 |
|
10 |
8 |
6 |
4 |
2 |
121116 |
178452 |
223218 |
340050 |
382782 |
509592 |
633600 |
767286 |
818790 |
892260 |
974712 |
986676 |
1088208 |
1163148 |
1227612 |
1300542 |
1385856 |
1477416 |
1557372 |
1632084 |
|
15 |
12 |
9 |
6 |
3 |
126330 |
186144 |
232836 |
323412 |
399276 |
531552 |
660900 |
800346 |
854070 |
930708 |
1016712 |
1029192 |
1135098 |
1213272 |
1280514 |
1356582 |
1445568 |
1541076 |
1624494 |
1702410 |
|
20 |
16 |
12 |
8 |
4 |
131376 |
193572 |
242130 |
335874 |
414654 |
552762 |
687276 |
832290 |
886974 |
967854 |
1057284 |
1070268 |
1180404 |
1261692 |
1331616 |
1410720 |
1503264 |
1602582 |
1689312 |
1770354 |
|
25 |
20 |
15 |
10 |
5 |
136248 |
200748 |
251106 |
348792 |
430602 |
573258 |
712758 |
863148 |
921090 |
1003740 |
1096482 |
1109952 |
1224168 |
1308468 |
1380990 |
1463022 |
1558998 |
1661994 |
1751946 |
1835988 |
|
30 |
24 |
18 |
12 |
6 |
140952 |
207684 |
259776 |
362550 |
445476 |
593052 |
737370 |
892956 |
952896 |
1038402 |
1134354 |
1148286 |
1266438 |
1353654 |
1428678 |
1513548 |
1612832 |
1719390 |
1812450 |
1899390 |
|
35 |
28 |
21 |
14 |
7 |
145494 |
214380 |
268152 |
372468 |
459840 |
612180 |
761118 |
921744 |
983622 |
1071882 |
1170930 |
1185306 |
1307274 |
1397304 |
1474746 |
1562350 |
1664838 |
1774830 |
1870890 |
1960638 |
|
40 |
32 |
24 |
16 |
8 |
149886 |
220860 |
276246 |
383706 |
473712 |
630648 |
784116 |
949560 |
1013304 |
1104228 |
1206258 |
1221072 |
1346724 |
1439466 |
1519248 |
1609494 |
1715076 |
1828386 |
1927344 |
2019792 |
|
45 |
36 |
27 |
18 |
9 |
154128 |
227094 |
284058 |
394566 |
487116 |
648492 |
806298 |
976428 |
1041972 |
1135470 |
1240392 |
1255625 |
1384830 |
1498200 |
1562232 |
1655034 |
1763604 |
1880124 |
1981878 |
2076948 |
|
50 |
40 |
30 |
20 |
10 |
158226 |
233136 |
291612 |
405054 |
500070 |
665736 |
827736 |
1002384 |
1069674 |
1165662 |
1273368 |
1289004 |
1241646 |
1519548 |
1603764 |
1699038 |
1810494 |
1930104 |
2034564 |
2132166 |
|
55 |
44 |
33 |
22 |
11 |
162186 |
238968 |
298908 |
415188 |
512580 |
682392 |
848448 |
1027470 |
1096440 |
1194828 |
1305234 |
1321260 |
1457220 |
1557576 |
1643898 |
1741554 |
1855794 |
1978404 |
2085480 |
2185518 |
|
60 |
48 |
36 |
24 |
12 |
166008 |
244608 |
305964 |
424986 |
524676 |
698496 |
868470 |
1051716 |
1122312 |
1223022 |
1336032 |
1352436 |
1491606 |
1594326 |
1682688 |
1782648 |
1899588 |
2025090 |
2134686 |
2237088 |
|
65 |
52 |
39 |
26 |
13 |
169710 |
250056 |
312780 |
434460 |
536370 |
714060 |
887820 |
1075152 |
1147326 |
1250280 |
1365804 |
1382580 |
1524846 |
1629858 |
1720188 |
1822374 |
1941924 |
2070222 |
2182260 |
2286948 |
|
70 |
56 |
42 |
28 |
14 |
173286 |
255330 |
319380 |
443622 |
547680 |
729120 |
906546 |
1097820 |
1171518 |
1276638 |
1394604 |
1411728 |
1557000 |
1664226 |
1756458 |
1860798 |
1982868 |
2113872 |
2228274 |
2335164 |
|
75 |
60 |
45 |
30 |
15 |
176754 |
260430 |
325758 |
452484 |
558624 |
743688 |
924654 |
1119756 |
1194924 |
1302144 |
1422468 |
1439934 |
1588104 |
1697472 |
1791552 |
1897980 |
2022486 |
2156106 |
2272794 |
2381820 |
|
80 |
64 |
48 |
32 |
16 |
180102 |
265368 |
331938 |
461064 |
569214 |
757788 |
942192 |
1140990 |
1217622 |
1326840 |
1449444 |
1467240 |
1618224 |
1729662 |
1825524 |
1933968 |
2060838 |
2196990 |
2315898 |
2434680 |
|
85 |
68 |
51 |
34 |
17 |
183348 |
270156 |
337920 |
469374 |
579774 |
771450 |
959178 |
1161564 |
1239534 |
1350762 |
1475574 |
1493694 |
1647396 |
1760850 |
1858440 |
1968834 |
6097990 |
2236596 |
2357646 |
2470746 |
|
90 |
72 |
54 |
36 |
18 |
186498 |
274794 |
343722 |
477432 |
589422 |
784692 |
975642 |
1181502 |
1260810 |
1373946 |
1500906 |
1519338 |
1675674 |
1791072 |
1890342 |
2002632 |
2134002 |
2274990 |
2398116 |
2513160 |
|
95 |
76 |
57 |
38 |
19 |
189552 |
279294 |
349350 |
485250 |
599076 |
797538 |
991620 |
1200846 |
1281456 |
1396446 |
1525476 |
1544214 |
1703112 |
1820400 |
1921290 |
2035422 |
2168946 |
2312244 |
2437386 |
2554308 |
|
100 |
80 |
60 |
40 |
20 |
192516 |
283662 |
354816 |
492840 |
608448 |
540012 |
1007130 |
1219632 |
1301502 |
1418292 |
1549344 |
1568370 |
1729752 |
1848876 |
1951344 |
2067264 |
2202876 |
2348412 |
2475510 |
2594262 |
注:表中未列示载荷值可用线性插值法求得。
表4-11-7 DCTDC型双排捌组碟簧箱载荷位移系列表 N
碟 簧 变 形 量 (mm) |
位移范围 |
碟 簧 箱 编 号 |
|||||||||||||||||||||||
100 |
80 |
60 |
40 |
20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
0 |
0 |
0 |
0 |
0 |
146832 |
216352 |
270616 |
375888 |
464064 |
617800 |
768136 |
930216 |
992656 |
1081728 |
1181688 |
1196200 |
1319288 |
1410144 |
1488296 |
1576704 |
1680136 |
1791136 |
1888080 |
1978648 |
|
5 |
4 |
3 |
2 |
1 |
154288 |
227328 |
284352 |
394968 |
487616 |
649152 |
807120 |
977424 |
1043040 |
1136632 |
1241656 |
1256904 |
1386240 |
1481704 |
1563824 |
1656720 |
1765400 |
1882040 |
1983896 |
2079064 |
|
10 |
8 |
6 |
4 |
2 |
161488 |
237936 |
297624 |
413400 |
510376 |
679456 |
844800 |
1023048 |
1091720 |
1189680 |
1299612 |
1315568 |
1450944 |
1550864 |
1636816 |
1734056 |
1847808 |
1969888 |
2076496 |
2176112 |
|
15 |
12 |
9 |
6 |
3 |
168440 |
248192 |
310448 |
431216 |
532368 |
708736 |
881200 |
1067128 |
1138760 |
1240944 |
1355616 |
1372256 |
1513464 |
1617696 |
1707352 |
1808776 |
1927424 |
2054768 |
2165992 |
2269880 |
|
20 |
16 |
12 |
8 |
4 |
175168 |
258096 |
322840 |
447832 |
552872 |
737016 |
916368 |
1109720 |
1182632 |
1290472 |
1409712 |
1427024 |
1573872 |
1682256 |
1775488 |
1880960 |
2004352 |
2136776 |
2252416 |
2360472 |
|
25 |
20 |
15 |
10 |
5 |
181664 |
267664 |
334808 |
465056 |
574136 |
764344 |
950344 |
1150864 |
1228120 |
1338320 |
1461976 |
1479936 |
1632224 |
1744624 |
1841320 |
1950696 |
2078664 |
2215992 |
2335928 |
2447984 |
|
30 |
24 |
18 |
12 |
6 |
187936 |
276912 |
346368 |
483400 |
593968 |
790736 |
983160 |
1190608 |
1270528 |
1384536 |
1512472 |
1531048 |
1688584 |
1804872 |
1904904 |
2018064 |
2150448 |
2292520 |
2416600 |
2532520 |
|
35 |
28 |
21 |
14 |
7 |
193992 |
285696 |
357536 |
493624 |
613120 |
816240 |
1014824 |
1228992 |
1311496 |
1429176 |
1561240 |
1580408 |
1743032 |
1863072 |
1966328 |
2083136 |
2219784 |
2366440 |
2494520 |
2614184 |
|
40 |
32 |
24 |
16 |
8 |
199848 |
294480 |
368328 |
511608 |
631616 |
840864 |
1045488 |
1266080 |
1351072 |
1472304 |
1608344 |
1628096 |
1795632 |
1919288 |
2025664 |
2145992 |
2286768 |
2437848 |
2569792 |
2693056 |
|
45 |
36 |
27 |
18 |
9 |
205504 |
302792 |
378744 |
526088 |
649488 |
864652 |
1075064 |
1301904 |
1389296 |
1513960 |
1653856 |
1674168 |
1846440 |
1997600 |
2082976 |
2206712 |
2351472 |
2506832 |
2642504 |
2769264 |
|
50 |
40 |
30 |
20 |
10 |
210968 |
310848 |
388816 |
540072 |
666760 |
887648 |
1103648 |
1336512 |
1426232 |
1554216 |
1697824 |
1718672 |
1895528 |
2026064 |
2138352 |
2265384 |
2413992 |
2573472 |
2712752 |
2842888 |
|
55 |
44 |
33 |
22 |
11 |
216248 |
318624 |
398544 |
553584 |
683440 |
909856 |
1131264 |
1369960 |
1461920 |
1593104 |
1740312 |
1761680 |
1942960 |
2076768 |
2191864 |
2322072 |
2474392 |
2637872 |
2780640 |
2914024 |
|
60 |
48 |
36 |
24 |
12 |
221344 |
326144 |
407952 |
566648 |
699560 |
931328 |
1157960 |
1402288 |
1496416 |
1630696 |
1781376 |
1803248 |
1988808 |
2125768 |
2243584 |
2376864 |
2532784 |
2700120 |
2846248 |
2982784 |
|
65 |
52 |
39 |
26 |
13 |
226280 |
333408 |
417040 |
579280 |
715160 |
952080 |
1183760 |
1433536 |
1529768 |
1667040 |
1821072 |
1843440 |
2033128 |
2173144 |
2293584 |
2429832 |
2589232 |
2760296 |
2909680 |
3049264 |
|
70 |
56 |
42 |
28 |
14 |
231048 |
340440 |
425840 |
591496 |
730240 |
972160 |
1208728 |
1463760 |
1562024 |
1702184 |
1859472 |
1882304 |
2076000 |
2218968 |
2341944 |
2481064 |
2643824 |
2418496 |
2971032 |
3113552 |
|
75 |
60 |
45 |
30 |
15 |
235672 |
347240 |
434344 |
603312 |
744832 |
991584 |
1232872 |
1493008 |
1593232 |
1736192 |
1896624 |
1919912 |
2117472 |
2263296 |
2388736 |
2530640 |
2696648 |
2874808 |
3030392 |
3175760 |
|
80 |
64 |
48 |
32 |
16 |
240136 |
353824 |
442584 |
614752 |
758952 |
1010384 |
1256256 |
1521320 |
1623496 |
1769120 |
1932592 |
1956320 |
2157632 |
2306216 |
2434032 |
2578624 |
2747784 |
2929320 |
3087864 |
3246240 |
|
85 |
68 |
51 |
34 |
17 |
244464 |
360208 |
450560 |
625832 |
772632 |
1028600 |
1278904 |
1548752 |
1652712 |
1801016 |
1967432 |
1991592 |
2196528 |
2347800 |
2477920 |
2625112 |
2797320 |
2982128 |
3143528 |
3299432 |
|
90 |
72 |
54 |
36 |
18 |
248664 |
366392 |
458296 |
638570 |
785896 |
1046256 |
1300856 |
1575336 |
1681080 |
1831928 |
2001208 |
2025784 |
2234232 |
2388096 |
2520456 |
2670175 |
2845336 |
3033320 |
3197488 |
3350880 |
|
95 |
76 |
57 |
38 |
19 |
252736 |
372392 |
465800 |
647000 |
798768 |
1063384 |
1322160 |
1601128 |
1708608 |
1861928 |
2033968 |
2058952 |
2270816 |
2427200 |
2561720 |
2713896 |
2891928 |
3082992 |
3249848 |
3405744 |
|
100 |
80 |
60 |
40 |
20 |
256688 |
378216 |
473088 |
657120 |
811264 |
1080024 |
1342840 |
1626176 |
1735336 |
1891056 |
2065792 |
2091160 |
2306336 |
2465168 |
2601792 |
2756352 |
2937168 |
3131216 |
3300680 |
3459016 |
注:表中未列示载荷值可用线性插值法求得。
表4-11-8 DZTDB型正方形玖组碟簧箱载荷位移系列表 N
碟 簧 变 形 量 (mm) |
位移范围 |
碟 簧 箱 编 号 |
|||||||||||||||||||||||
100 |
80 |
60 |
40 |
20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
0 |
0 |
0 |
0 |
0 |
165186 |
243396 |
304443 |
422874 |
522072 |
695025 |
864153 |
1046493 |
1116738 |
1216944 |
1329399 |
1345725 |
1484199 |
1586412 |
1674333 |
1773792 |
1890153 |
2015028 |
2124090 |
2225979 |
|
5 |
4 |
3 |
2 |
1 |
173574 |
255744 |
319896 |
444339 |
548568 |
730296 |
908010 |
1099602 |
1173420 |
1278711 |
1396863 |
1414017 |
1559520 |
1666917 |
1759302 |
1863810 |
1986075 |
2117295 |
2231883 |
2338947 |
|
10 |
8 |
6 |
4 |
2 |
181674 |
267678 |
334827 |
465075 |
574173 |
764388 |
950400 |
1150929 |
1228185 |
1338390 |
1462068 |
1480014 |
1632312 |
1744722 |
1841418 |
1950813 |
2078784 |
2216124 |
2336058 |
2448126 |
|
15 |
12 |
9 |
6 |
3 |
189495 |
279216 |
349254 |
485118 |
598914 |
797328 |
991350 |
1200519 |
1281105 |
1396062 |
1525068 |
153788 |
1702647 |
1819908 |
1920771 |
2034873 |
2168352 |
2311614 |
2436741 |
2553615 |
|
20 |
16 |
12 |
8 |
4 |
197064 |
290358 |
363195 |
503811 |
621981 |
829143 |
1030914 |
1248435 |
1330461 |
1451781 |
1585926 |
1605402 |
1770606 |
1892138 |
1997424 |
2116080 |
2254896 |
2403873 |
2533968 |
2655531 |
|
25 |
20 |
15 |
10 |
5 |
204372 |
301122 |
376659 |
523188 |
645903 |
859887 |
1069137 |
1294722 |
1381635 |
1505610 |
1644723 |
1664928 |
1836252 |
1962702 |
2071485 |
2194533 |
2338497 |
2492991 |
2627919 |
2753982 |
|
30 |
24 |
18 |
12 |
6 |
211428 |
311526 |
389664 |
543825 |
668214 |
889578 |
1106055 |
1339434 |
1429344 |
1557603 |
1701531 |
1722429 |
1899657 |
2030481 |
2143017 |
2270322 |
2419254 |
2579085 |
2718675 |
2849085 |
|
35 |
28 |
21 |
14 |
7 |
218241 |
321570 |
402228 |
558702 |
689760 |
918270 |
1141677 |
1382616 |
1475433 |
1607823 |
1756395 |
1777959 |
1960911 |
2095956 |
2212119 |
2343528 |
2497257 |
2662241 |
2806331 |
2940957 |
|
40 |
32 |
24 |
16 |
8 |
224829 |
331290 |
414369 |
571559 |
710568 |
945972 |
1176174 |
1424340 |
1519956 |
1656342 |
1809387 |
1831608 |
2020086 |
2159199 |
2278872 |
1414241 |
2572614 |
2742579 |
2891016 |
3029688 |
|
45 |
36 |
27 |
18 |
9 |
231192 |
340641 |
426087 |
591849 |
730674 |
972738 |
1209447 |
146442 |
1562958 |
1703205 |
1860588 |
1883439 |
2077245 |
2247300 |
2343348 |
2482551 |
2645406 |
2820186 |
2972817 |
3115422 |
|
50 |
40 |
30 |
20 |
10 |
237339 |
349704 |
437418 |
607581 |
750105 |
998604 |
1241604 |
1503576 |
1604511 |
1748493 |
1910052 |
1933506 |
2132469 |
2279322 |
2405646 |
2548557 |
2715741 |
2895156 |
3051846 |
3198249 |
|
55 |
44 |
33 |
22 |
11 |
243279 |
358452 |
448362 |
622782 |
768870 |
1023588 |
1272672 |
1541205 |
1644660 |
1792242 |
1957851 |
1981890 |
2185830 |
2336364 |
2465847 |
2612331 |
2783691 |
2967606 |
3128220 |
3278277 |
|
60 |
48 |
36 |
24 |
12 |
249012 |
366912 |
458946 |
637479 |
787014 |
1047744 |
1302705 |
1577574 |
1683468 |
1834533 |
2004048 |
2028654 |
2237409 |
2391489 |
2524032 |
2673972 |
2849382 |
3037635 |
320209 |
3355632 |
|
65 |
52 |
39 |
26 |
13 |
254565 |
375084 |
469170 |
651690 |
804555 |
1071090 |
1331730 |
9612728 |
1720989 |
1875420 |
2048706 |
2073870 |
2287269 |
2444787 |
2580282 |
2733561 |
2912886 |
3105333 |
3273390 |
3430422 |
|
70 |
56 |
42 |
28 |
14 |
259929 |
382995 |
479070 |
665433 |
821520 |
1093680 |
1359819 |
1646730 |
1757277 |
1914957 |
2091906 |
2117592 |
2335500 |
2496339 |
2634687 |
2790097 |
2974302 |
3170808 |
3342411 |
3502746 |
|
75 |
60 |
45 |
30 |
15 |
265131 |
390645 |
488637 |
678726 |
837936 |
1115532 |
1386981 |
1679634 |
1792386 |
1953216 |
2133702 |
2159901 |
2382156 |
2456208 |
2687328 |
2846970 |
3033729 |
3234159 |
3409191 |
3572730 |
|
80 |
64 |
48 |
32 |
16 |
270153 |
398052 |
497907 |
691596 |
853821 |
1136882 |
1413288 |
1711485 |
1826433 |
1990260 |
2174166 |
2200860 |
2427336 |
2594493 |
2738286 |
2900952 |
3091257 |
3295485 |
3473847 |
3652020 |
|
85 |
68 |
51 |
34 |
17 |
275022 |
405234 |
506880 |
704061 |
869200 |
1157175 |
1438767 |
1742346 |
1859301 |
2026143 |
2213361 |
2240541 |
2471094 |
2641275 |
2787660 |
2953251 |
3146985 |
335485 |
3536469 |
3706119 |
|
90 |
72 |
54 |
36 |
18 |
279474 |
412191 |
515583 |
716148 |
884133 |
1177038 |
1463463 |
1772253 |
1891215 |
2060919 |
2251359 |
2279007 |
2513511 |
2686608 |
2834797 |
3003948 |
3201003 |
3412485 |
3597174 |
3769740 |
|
95 |
76 |
57 |
38 |
19 |
284328 |
418941 |
524025 |
727875 |
896814 |
1196307 |
1487430 |
1801269 |
1922184 |
2094669 |
2288214 |
2316321 |
2554668 |
3730600 |
2881935 |
3053133 |
3253419 |
3468366 |
3656079 |
3831462 |
|
100 |
80 |
60 |
40 |
20 |
288774 |
425493 |
532224 |
739260 |
912672 |
1215027 |
1510695 |
1829448 |
1852253 |
2127438 |
2324016 |
2352555 |
2594628 |
2773314 |
2927016 |
3100896 |
3304314 |
3522618 |
3713265 |
3891393 |
注:表中未列示载荷值可用线性插值法求得。
